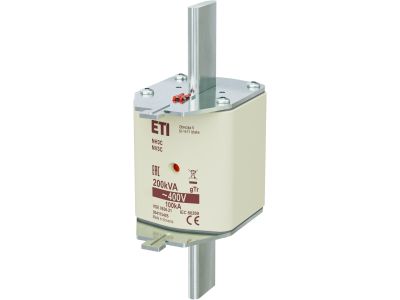

Wkładka bezpiecznikowa (topikowa) NH3C 289A gTr 400V 200kVA transformatorowa | 004115405 Eti

Alternatywny kod produktu: NH3C gTr 289A/400V 200kVA

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) typu NH3C o symbolu 004115405 przeznaczona do zabezpieczania transformatorów. Charakteryzuje się prądem znamionowym 289 A, napięciem 400 V oraz dedykowaną charakterystyką gTr, co przekłada się na skuteczną ochronę transformatorów o mocy do 200 kVA. Wielkość NH3C zapewnia odpowiednią rezerwę zwarciową w standardowych podstawach bezpiecznikowych.

• Prąd znamionowy 289 A: Umożliwia bezpieczną pracę w obwodach transformatorowych o znacznym obciążeniu, minimalizując ryzyko przepalenia wkładki przy normalnym stanie pracy.
• Charakterystyka gTr: Specjalnie opracowana do zabezpieczania transformatorów – dopuszcza krótkotrwałe przeciążenia rozruchowe, jednocześnie szybko reaguje na zwarcia.
• Napięcie znamionowe 400 V AC: Przeznaczona do sieci niskiego napięcia 400 V, powszechnie stosowanych w instalacjach przemysłowych i energetycznych.
• Moc transformatora 200 kVA: Zadana wartość mocy zabezpieczanego transformatora – wkładka została zaprojektowana do ochrony transformatorów o tej mocy w normalnych warunkach eksploatacyjnych.
• Wielkość NH3C: Pasuje do standardowych podstaw bezpiecznikowych NH wielkości 3 w wersji C, co ułatwia wymianę i zapewnia kompatybilność z instalacją.

Zgodność z Normami

Wkładka bezpiecznikowa została zaprojektowana zgodnie z ogólnymi wymaganiami norm europejskich dla bezpieczników wysokiej mocy. Posiada certyfikat CE, potwierdzający spełnienie zasadniczych wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Dla konkretnych norm szczegółowych zalecamy zapoznanie się z dokumentacją producenta dostępną na życzenie.

Zastosowanie

Wkładka NH3C gTr dedykowana jest do zabezpieczania transformatorów elektroenergetycznych w rozdzielnicach nn. Zapewnia selektywność i niezawodność w aplikacjach wymagających ochrony przed skutkami zwarć i przeciążeń.

• Zabezpieczenie transformatorów suchych i olejowych w stacjach transformatorowych, hala produkcyjnych, obiektach przemysłowych.
• Ochrona linii zasilających w rozdzielnicach głównych i podrozdzielnicach, gdzie występują transformatory o mocy do 200 kVA.
• Stosowanie w instalacjach wymagających bezpieczników o charakterystyce gTr do współpracy z wyłącznikami i odłącznikami.
• W rozdzielnicach przemysłowych jako zabezpieczenie przed zwarciem w obwodach zasilających maszyny i urządzenia transformatorowe.

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może przeprowadzać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed jakimikolwiek pracami bezwzględnie odłącz napięcie i upewnij się o jego braku. Wkładkę umieść w odpowiedniej podstawie bezpiecznikowej NH3C na szynie TH35 lub w rozłączniku bezpiecznikowym. Przekrój przewodów oraz moment dokręcania śrub w podstawie dobierz zgodnie z dokumentacją techniczną producenta podstawy. Używaj wyłącznie narzędzi izolowanych i środków ochrony indywidualnej.

FAQ

• Do czego służy charakterystyka gTr? Charakterystyka gTr jest dedykowana do zabezpieczania transformatorów. Umożliwia przepływ prądów rozruchowych (np. przy załączaniu transformatora) bez wybijania wkładki, a jednocześnie szybko przerywa zwarcia o dużym prądzie.
• Jakie napięcie znamionowe ma ta wkładka? Napięcie znamionowe wynosi 400 V AC, co jest standardem w sieciach niskiego napięcia. Wkładka nie jest przeznaczona do pracy przy napięciu stałym, chyba że producent wyraźnie poda inaczej.
• Czy mogę użyć tej wkładki do zabezpieczenia silnika? Nie, charakterystyka gTr jest zoptymalizowana pod kątem transformatorów. Do zabezpieczania silników zalecamy bezpieczniki z charakterystyką gM (do pracy w warunkach rozruchu silnikowego), aby uniknąć zbędnych wyłączeń spowodowanych prądem rozruchowym.
