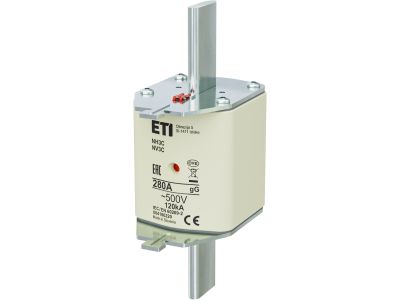

Wkładka bezpiecznikowa (topikowa) NH3C 280A gG 500V zwłoczna | 004186220 Eti

Alternatywny kod produktu: NH3C gG 280A/500V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH3C 280A gG 500V zwłoczna o symbolu 004186220 to element zabezpieczający przeznaczony do ochrony przewodów i urządzeń elektrycznych przed skutkami przeciążeń i zwarć. Dzięki prądowi znamionowemu 280 A oraz napięciu 500 V AC sprawdza się w instalacjach przemysłowych o dużym zapotrzebowaniu mocy. Charakterystyka gG (zwłoczna) pozwala na krótkotrwałe przepływy prądów rozruchowych bez zbędnego wyłączania, co jest kluczowe przy zabezpieczaniu silników i transformatorów. Wykonana w standardowym rozmiarze NH3C.

• Prąd znamionowy 280 A: gwarantuje bezpieczną pracę w obciążonych obwodach bez ryzyka przedwczesnego zadziałania.
• Napięcie znamionowe 500 V AC: kompatybilna z sieciami niskiego napięcia w zastosowaniach przemysłowych i budynkowych.
• Charakterystyka gG (zwłoczna): odporna na chwilowe przepięcia rozruchowe, idealna do zabezpieczania silników, transformatorów i linii kablowych.
• Wielkość NH3C: pasuje do standardowych podstaw bezpiecznikowych NH, co ułatwia wymianę i modernizację istniejących rozdzielnic.
• Wkładka topikowa: wymienna, zapewniająca szybkie przywrócenie zasilania po przepaleniu – wystarczy wymienić wkładkę bez ingerencji w aparaturę.

Zgodność z Normami

Wkładka bezpiecznikowa spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Produkowana jest zgodnie ze standardami bezpieczeństwa dla sprzętu elektrycznego niskiego napięcia, co potwierdza jej niezawodność w ochronie instalacji.

Zastosowanie

Wkładka NH3C 280A gG znajduje zastosowanie wszędzie tam, gdzie wymagana jest skuteczna ochrona przed przeciążeniem i zwarciem przy jednoczesnej tolerancji na prądy rozruchowe. Sprawdza się w:

• Zabezpieczaniu obwodów silników elektrycznych – charakterystyka zwłoczna zapobiega niepotrzebnym wyłączeniom podczas rozruchu.
• Ochronie transformatorów i dławików przed skutkami przeciążeń termicznych.
• Głównych liniach zasilających rozdzielnic przemysłowych i budynków użyteczności publicznej.
• Zabezpieczaniu odbiorników o dużym prądzie znamionowym, takich jak piece, sprężarki czy maszyny produkcyjne.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Wkładkę należy osadzić w odpowiedniej podstawie bezpiecznikowej (np. na szynie TH35/DIN lub bezpośrednio przytwierdzonej). Przed włożeniem sprawdzić, czy podstawa jest odłączona od zasilania. Przekrój przewodów przyłączeniowych do podstawy dobrać zgodnie z prądem znamionowym (min. 280 A). Po wymianie przepalonej wkładki zawsze należy sprawdzić stan techniczny podstawy i styków.

FAQ

• Jakie napięcie znamionowe ma wkładka? Napięcie znamionowe wynosi 500 V AC, co pozwala na stosowanie w sieciach o napięciu do 500 V.
• Czy wkładka nadaje się do zabezpieczania silników? Tak, charakterystyka gG (zwłoczna) jest przystosowana do prądów rozruchowych silników, dzięki czemu nie następuje zadziałanie przy krótkotrwałym wzroście obciążenia.
• Jaki jest wymiar (wielkość) wkładki? Wkładka wykonana jest w standardzie NH3C – jest to największy rozmiar z rodziny NH, przeznaczony do bardzo wysokich prądów. Pasuje do dedykowanych podstaw bezpiecznikowych NH3C.
