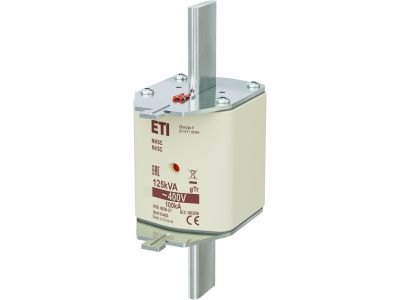

Wkładka bezpiecznikowa (topikowa) NH3C 180A gTr 400V 125kVA transformatorowa | 004115403 Eti

Alternatywny kod produktu: NH3C gTr 180A/400V 125kVA

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH3C 180A gTr 400V 125kVA transformatorowa (symbol 004115403) przeznaczona do zabezpieczania obwodów transformatorów w instalacjach przemysłowych. Charakterystyka gTr zapewnia opóźnione zadziałanie, co chroni transformator przed wyłączeniem podczas prądów rozruchowych, jednocześnie gwarantując skuteczną ochronę zwarciową. Prąd znamionowy 180A przy napięciu 400V AC pozwala na bezpieczną pracę w sieciach trójfazowych o znacznej mocy. Wkładka wykonana w standardzie NH3C, dedykowana do współpracy z odpowiednimi podstawami bezpiecznikowymi.

• Prąd znamionowy 180 A: umożliwia zabezpieczenie obwodów transformatora o dużym obciążeniu bez ryzyka przegrzania wkładki w normalnych warunkach pracy.
• Napięcie znamionowe 400 V AC: kompatybilność z przemysłowymi sieciami trójfazowymi, co pozwala na stosowanie w rozdzielnicach głównych i pomocniczych.
• Charakterystyka gTr (transformatorowa): zaprojektowana specjalnie do ochrony transformatorów – opóźnienie czasowe minimalizuje ryzyko zbędnych wyłączeń przy prądzie rozruchowym, a szybkie działanie przy zwarciach chroni uzwojenia.
• Moc transformatora 125 kVA: wkładka optymalnie dopasowana do zabezpieczania transformatorów o mocy znamionowej do 125 kVA.
• Wielkość NH3C: zapewnia kompatybilność z podstawami bezpiecznikowymi dla wielkości NH3C, co ułatwia wymianę i montaż w istniejących rozdzielnicach.

Zgodność z Normami

Wkładka bezpiecznikowa NH3C zgodna jest z europejskimi normami dla bezpieczników topikowych oraz posiada certyfikat CE. Spełnia wymagania stawiane bezpiecznikom stosowanym w instalacjach przemysłowych, w tym w zakresie ochrony transformatorów. Szczegółowe dane dotyczące zgodności z konkretnymi normami (np. IEC/EN) dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Wkładka przeznaczona jest przede wszystkim do zabezpieczania transformatorów mocy w obwodach pierwotnych i wtórnych. Sprawdza się w instalacjach wymagających charakterystyki opóźnionej, która ogranicza wyłączenia przy rozruchu transformatora.

• Zabezpieczanie transformatorów suchych i olejowych w rozdzielnicach głównych budynków przemysłowych i komercyjnych.
• Ochrona obwodów pierwotnych transformatorów w stacjach transformatorowych i rozdzielniach niskiego napięcia.
• Stosowanie w układach wymagających charakterystyki transformatorowej (gTr) – m.in. w instalacjach z silnymi prądami magnesującymi.
• Jako wkładka zapasowa w podstawach bezpiecznikowych NH3C w istniejących rozdzielnicach – szybka wymiana przy zachowaniu ciągłości zabezpieczeń.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej oraz prace w rozdzielnicy mogą być wykonywane wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV). Przed rozpoczęciem jakichkolwiek czynności należy bezwzględnie odłączyć napięcie od obwodu i zabezpieczyć przed przypadkowym załączeniem. Wkładkę należy umieścić w dedykowanej podstawie bezpiecznikowej wielkości NH3C zamontowanej na szynie TH35 (DIN) zgodnie z instrukcją producenta. Przekrój przewodów powinien być dobrany do prądu znamionowego 180 A oraz warunków zwarciowych w instalacji. Po wymianie sprawdzić prawidłowość osadzenia wkładki i dokręcić styki podstawy z momentem zalecanym w dokumentacji.

FAQ

• Co oznacza charakterystyka gTr? Charakterystyka gTr (transformatorowa) to wersja bezpiecznika topikowego o opóźnionym zadziałaniu, zaprojektowana specjalnie do ochrony transformatorów. Dzięki wydłużonemu czasowi wyłączenia przy prądach rozruchowych (np. podczas załączania transformatora) unika się zbędnych wyłączeń, jednocześnie zachowując skuteczność przy zwarciu.
• Do jakich transformatorów pasuje ta wkładka? Wkładka o parametrach 180A / 400V / 125kVA jest przeznaczona do zabezpieczania transformatorów o mocy znamionowej do 125 kVA, w sieciach trójfazowych 400V AC. Należy zawsze dobierać wkładkę do rzeczywistego prądu obciążenia i warunków zwarciowych transformatora.
• Czy wkładka NH3C 180A może być używana w innych obwodach (np. silnikowych)? Charakterystyka gTr jest dedykowana transformatorom. W obwodach silnikowych lub innych odbiornikach zaleca się stosowanie bezpieczników o charakterystyce gL/gG (do ogólnych zastosowań) lub aM (do zabezpieczania silników). Użycie wkładki transformatorowej w innym obwodzie może nie zapewnić odpowiedniej ochrony przeciążeniowej.
