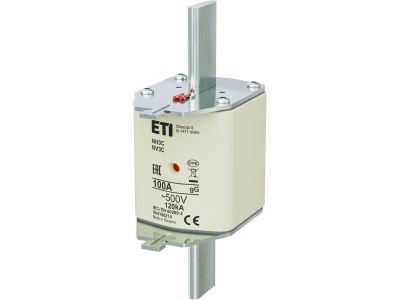

Wkładka bezpiecznikowa (topikowa) NH3C 100A gG 500V zwłoczna | 004186214 Eti

Alternatywny kod produktu: NH3C gG 100A/500V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH3C 100A gG 500V zwłoczna (symbol 004186214) przeznaczona jest do ochrony przewodów i odbiorników przed skutkami przeciążeń oraz zwarć w instalacjach elektrycznych. Dzięki parametrom 100 A i 500 V AC zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu, natomiast charakterystyka gG gwarantuje skuteczne wyłączanie zarówno w przypadku prądów przeciążeniowych, jak i zwarciowych. Zwłoczna konstrukcja umożliwia pracę w obwodach z krótkotrwałymi prądami rozruchowymi (np. silniki, transformatory). Wkładka wykonana w standardzie wielkości NH3C jest dedykowana do montażu w podstawach bezpiecznikowych zgodnych z tą serią.

• Prąd znamionowy 100 A: Zabezpiecza obwody o dużym poborze mocy, minimalizując ryzyko przegrzania przewodów i uszkodzenia odbiorników.
• Napięcie znamionowe 500 V AC: Odpowiednia do pracy w sieciach trójfazowych oraz instalacjach przemysłowych i komercyjnych.
• Charakterystyka gG: Uniwersalna ochrona przeciążeniowa i zwarciowa – stosowana w obwodach rozdzielczych, odbiornikach ogólnego przeznaczenia oraz silnikach.
• Zwłoczna (gG): Odporna na krótkotrwałe prądy rozruchowe, dzięki czemu nie powoduje zbędnych wyłączeń w czasie startu urządzeń.
• Wielkość NH3C: Standardowa wkładka topikowa do podstaw bezpiecznikowych NH, łatwa w wymianie i powszechnie dostępna.

Zgodność z Normami

Wkładka bezpiecznikowa została zaprojektowana i wyprodukowana zgodnie z obowiązującymi europejskimi normami bezpieczeństwa oraz posiada certyfikat CE. Produkt spełnia wymagania dotyczące bezpieczeństwa i kompatybilności elektromagnetycznej, co potwierdza jego niezawodność w standardowych instalacjach elektrycznych.

Zastosowanie

Wkładka topikowa NH3C 100A gG zwłoczna znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona przed przeciążeniem i zwarciem w obwodach o podwyższonym prądzie znamionowym. Jest elementem zabezpieczającym w rozdzielnicach głównych i podrozdzielniach, a także w obwodach silnikowych oraz odbiorników o dużej mocy.

• Zabezpieczanie obwodów rozdzielczych w budynkach przemysłowych i handlowych przed przeciążeniami i zwarciami.
• Ochrona odbiorników o wysokim poborze prądu (np. piece, klimatyzatory, urządzenia produkcyjne).
• Stosowanie w obwodach silnikowych z krótkotrwałymi prądami rozruchowymi – charakterystyka zwłoczna zapobiega wyłączeniom przy starcie.
• Zabezpieczanie pól rozdzielnic głównych oraz szaf sterowniczych w instalacjach trójfazowych.

Wskazówki Montażowe

Wkładkę bezpiecznikową może montować wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do jakichkolwiek prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód nie jest pod napięciem. Wkładkę wkłada się do dedykowanej podstawy bezpiecznikowej wielkości NH3C. Przekrój przewodów przyłączeniowych powinien być dobrany do prądu znamionowego 100 A zgodnie z obowiązującymi normami. W przypadku wymiany elementu należy użyć wyłącznie wkładki o tych samych parametrach (100 A, 500 V, gG). Po zamontowaniu sprawdzić stabilne osadzenie i brak uszkodzeń mechanicznych.

FAQ

• Czy wkładka nadaje się do ochrony silników? Tak, charakterystyka gG (zwłoczna) jest odpowiednia do zabezpieczania obwodów silnikowych, ponieważ wytrzymuje krótkotrwałe prądy rozruchowe bez zbędnego wyłączania.
• Jakie napięcie pracy ma ta wkładka? Napięcie znamionowe wynosi 500 V AC, co pozwala na stosowanie w sieciach jednofazowych i trójfazowych (np. 230/400 V).
• Gdzie montuje się wkładkę NH3C? Wkładkę wkłada się do standardowej podstawy bezpiecznikowej NH3C. Nie montuje się jej bezpośrednio na szynie DIN – wymaga odpowiedniej podstawy rozłącznika bezpiecznikowego lub listwy bezpiecznikowej.
