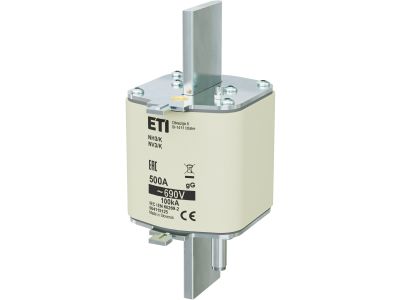

Wkładka bezpiecznikowa (topikowa) NH3/K 500A gG 690V zwłoczna / Z wybijakiem | 004115125 Eti

Alternatywny kod produktu: NH3/K gG 500A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH3/K o symbolu 004115125 to element zabezpieczający w wykonaniu gG (zwłocznym) o prądzie znamionowym 500 A i napięciu 690 V AC. Wyposażona w wybijak umożliwiający sygnalizację zadziałania. Przeznaczona do montażu w standardowych podstawach bezpiecznikowych typu NH3.

• Prąd znamionowy 500 A: przeciążeniowa i zwarciowa ochrona obwodów o dużym poborze mocy, np. rozdzielnic głównych, linii kablowych.
• Napięcie 690 V AC: bezpieczna praca w sieciach przemysłowych o podwyższonym napięciu, spełnia wymagania instalacji 400/690 V.
• Charakterystyka gG (zwłoczna): ochrona kabli i urządzeń przed przeciążeniem oraz zwarciem; dopuszcza krótkotrwałe prądy rozruchowe, np. przy silnikach.
• Wybijak: mechaniczny wskaźnik stanu przepalenia, umożliwia podłączenie do obwodu sygnalizacji zdalnej lub wyzwolenie łącznika towarzyszącego.
• Rozmiar NH3/K: standardowa wkładka nożowa do podstaw bezpiecznikowych zgodnych z systemem NH, łatwa wymiana bez narzędzi.

Zgodność z Normami

Wkładka spełnia wymagania obowiązujących norm europejskich oraz posiada deklarację zgodności CE. Produkt przeznaczony do stosowania w instalacjach elektrycznych zgodnych z przepisami bezpieczeństwa.

Zastosowanie

Wkładka topikowa NH3/K 500 A gG z wybijakiem znajduje zastosowanie w przemysłowych i komercyjnych systemach rozdziału energii elektrycznej.

• Zabezpieczenie kabli elektroenergetycznych w rozdzielnicach głównych i podrozdzielnicach.
• Ochrona silników elektrycznych o dużym prądzie rozruchowym przed skutkami zwarć i przeciążeń.
• Zabezpieczenie transformatorów, baterii kondensatorów oraz innych odbiorników przemysłowych.
• Stosowanie w instalacjach z możliwością zdalnej sygnalizacji stanu przepalenia dzięki wyjściu wybijakowemu.

Wskazówki Montażowe

Montaż i wymianę wkładki może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia i sprawdzeniu braku napięcia na zaciskach. Wkładkę należy umieścić w odpowiedniej podstawie bezpiecznikowej NH3/K (niewchodzącej w skład zestawu), zgodnie z dokumentacją producenta. Przekrój przewodów oraz parametry obwodu muszą być dobrane do prądu znamionowego 500 A. Wybijak podłączyć zgodnie z instrukcją do obwodu sygnalizacji – nie przekraczać dopuszczalnych parametrów styków pomocniczych. Po wymianie sprawdzić poprawność montażu i dokręcenie połączeń.

FAQ

• Co oznacza charakterystyka gG? gG to charakterystyka zwłoczna, przeznaczona do ochrony kabli i urządzeń przed przeciążeniem i zwarciem. Wkładka wytrzymuje krótkotrwałe prądy rozruchowe, co czyni ją odpowiednią do zabezpieczania silników i transformatorów.
• Do czego służy wybijak w tej wkładce? Wybijak to element mechaniczny, który wysuwa się po zadziałaniu bezpiecznika, sygnalizując stan przepalenia. Można go wykorzystać do załączania obwodu sygnalizacyjnego (np. lampki) lub wyzwalania łącznika pomocniczego.
• Czy wkładkę można stosować w obwodach prądu stałego? Parametry znamionowe podane są dla napięcia przemiennego AC 690 V. Stosowanie w obwodach DC wymaga indywidualnej weryfikacji zdolności wyłączania prądu stałego – zaleca się kontakt z producentem.
