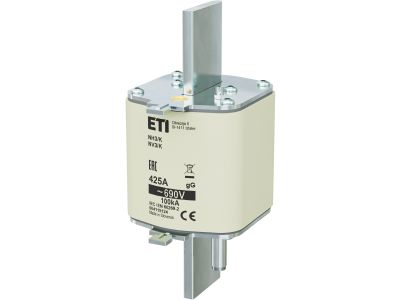

Wkładka bezpiecznikowa (topikowa) NH3/K 425A gG 690V zwłoczna / Z wybijakiem | 004115124 Eti

Alternatywny kod produktu: NH3/K gG 425A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) typu NH3/K o prądzie znamionowym 425 A i napięciu 690 V, o charakterystyce gG (zwłoczna), wyposażona w wybijak. Przeznaczona do zabezpieczania obwodów o znacznym poborze mocy w systemach rozdzielczych. Zwłoczna charakterystyka zapewnia odporność na krótkotrwałe przeciążenia, np. podczas rozruchu silników, a wbudowany wybijak ułatwia szybką lokalizację przepalonego elementu.

• Prąd znamionowy 425 A: umożliwia bezpieczne zabezpieczanie obwodów odbiorczych o dużym obciążeniu, minimalizując ryzyko przegrzania przewodów.
• Napięcie znamionowe 690 V: odpowiednia do sieci trójfazowych o podwyższonym napięciu, stosowanych w przemyśle i energetyce.
• Charakterystyka gG: uniwersalna ochrona przewodów i urządzeń przed przeciążeniami i zwarciami, zgodna z wymaganiami dla bezpieczników ogólnego przeznaczenia.
• Zwłoczna (czasowo-prądowa): wytrzymuje udary prądowe przy rozruchu silników i transformatorów bez niepotrzebnego wyłączania, zapewniając ciągłość pracy.
• Wybijak: sygnalizuje zadziałanie bezpiecznika – wysunięty trzpień umożliwia szybkie rozpoznanie przepalonej wkładki, co przyspiesza serwis.

Zgodność z Normami

Wkładka bezpiecznikowa NH3/K 425A gG 690V z wybijakiem została zaprojektowana zgodnie z wymaganiami obowiązujących norm europejskich oraz standardami DIN, co potwierdza oznaczenie CE. Produkt spełnia kryteria bezpieczeństwa i niezawodności dla aparatury zabezpieczeniowej stosowanej w instalacjach niskiego napięcia.

Zastosowanie

Wkładka przeznaczona jest do zabezpieczania linii kablowych, odbiorników przemysłowych oraz rozdzielnic głównych i podrozdzielni w sieciach trójfazowych 400/690 V. Sprawdza się w obwodach o dużych prądach znamionowych, gdzie wymagana jest zwłoczność i sygnalizacja zadziałania.

• Zabezpieczanie obwodów zasilających silniki elektryczne, transformatory i piece przemysłowe.
• Ochrona głównych szyn zbiorczych i rozdzielnic głównych w zakładach produkcyjnych.
• Stosowanie w instalacjach energetycznych budynków użyteczności publicznej i hal magazynowych.
• Zabezpieczanie linii kablowych o dużym przekroju, gdzie wymagana jest charakterystyka gG.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej oraz wymiana po zadziałaniu mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie i upewnić się o braku napięcia na zaciskach. Wkładkę należy instalować w dedykowanych podstawach bezpiecznikowych NH3/K na szynie TH35 (DIN) lub w rozłącznikach bezpiecznikowych. Moment dokręcania śrub mocujących oraz przekrój przewodów należy dobrać zgodnie z dokumentacją producenta podstawy i normami budowy instalacji.

FAQ

• Jak odróżnić wkładkę NH3/K od innych typów bezpieczników? Wkładki NH3/K posiadają charakterystyczne wymiary i wycięcia dla podstaw NH3 – oznaczone są symbolem NH3/K na obudowie. W przypadku modelu z wybijakiem trzpień sygnalizacyjny wystaje po przepaleniu.
• Czy wybijak może być wykorzystany do sygnalizacji zdalnej? Wybijak w tej wkładce jest mechaniczny – wysuwa się po zadziałaniu, co pozwala na wizualną kontrolę. Do sygnalizacji zdalnej wymagane jest zastosowanie dodatkowego stykowego przekaźnika sygnalizacyjnego (np. w podstawie bezpiecznikowej).
• Jakie jest maksymalne napięcie pracy dla tej wkładki? Napięcie znamionowe wynosi 690 V AC, co oznacza, że może być stosowana w sieciach trójfazowych o napięciu międzyprzewodowym do 690 V. Nie należy przekraczać tej wartości.
