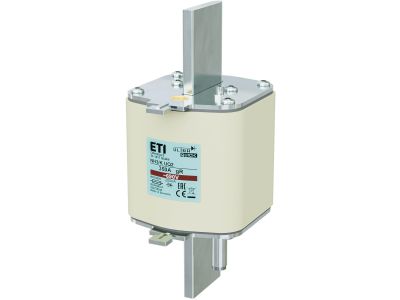

Wkładka bezpiecznikowa (topikowa) NH3/K 350A gR 690V ultraszybka / Z wybijakiem | 004725243 Eti

Alternatywny kod produktu: M3UQ2/350A/690V-K

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH3/K o symbolu 004725243 to ultraszybki bezpiecznik gR przeznaczony do ochrony półprzewodników. Dzięki prądowi znamionowemu 350 A i napięciu 690 V sprawdza się w wymagających aplikacjach przemysłowych. Wyposażona w wybijak umożliwia zdalną sygnalizację zadziałania, co ułatwia diagnostykę i skraca czas przestoju.

• Prąd znamionowy 350 A: Pozwala na bezpieczne zabezpieczenie obwodów o dużym obciążeniu, minimalizując ryzyko przegrzania styków i uszkodzenia urządzeń.
• Napięcie znamionowe 690 V: Zapewnia wysoki margines bezpieczeństwa w instalacjach trójfazowych i przemysłowych sieciach energetycznych.
• Charakterystyka gR (ultraszybka): Gwarantuje błyskawiczne odcięcie prądu zwarciowego w ułamkach milisekundy, chroniąc wrażliwe elementy półprzewodnikowe przed przepięciami i termicznym zniszczeniem.
• Wybijak: Mechaniczny wskaźnik zadziałania umożliwia podłączenie obwodu sygnalizacji zewnętrznej, co przyspiesza lokalizację przepalonej wkładki bez konieczności demontażu.
• Rozmiar NH3/K: Zgodność z typowymi podstawami bezpiecznikowymi NH (wielkość 3) zapewnia łatwy montaż, wymianę oraz interoperacyjność w istniejących rozdzielnicach.

Zgodność z Normami

Wkładka bezpiecznikowa została zaprojektowana zgodnie z europejskimi normami bezpieczeństwa dotyczącymi bezpieczników topikowych wysokiego napięcia. Posiada certyfikat CE potwierdzający zgodność z wymaganiami dyrektyw Unii Europejskiej.

Zastosowanie

Ultraszybka wkładka gR jest dedykowana do zabezpieczania obwodów półprzewodnikowych oraz wszędzie tam, gdzie kluczowe jest szybkie wyłączanie zwarć.

• Ochrona diod, tyrystorów i tranzystorów w prostownikach, falownikach oraz przekształtnikach częstotliwości.
• Zabezpieczenie zasilaczy UPS, przemienników częstotliwości i sterowników PLC przed skutkami zwarć wewnętrznych.
• Stosowanie w rozdzielnicach przemysłowych i energetycznych jako zabezpieczenie główne lub odpływowe w systemach wymagających szybkiego odcięcia prądu.
• Integracja z obwodami sygnalizacji alarmowej za pomocą wybijaka – w systemach automatyki budynkowej i zdalnego monitorowania.

Wskazówki Montażowe

Montaż i wymiana wkładek bezpiecznikowych może być wykonywana wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i sprawdzić brak napięcia za pomocą odpowiedniego próbnika. Wkładkę należy osadzić w dedykowanej podstawie bezpiecznikowej NH (wielkość 3). Przy dokręcaniu połączeń śrubowych stosować moment zgodny z dokumentacją techniczną podstawy. Przekrój przewodów dobrać do prądu znamionowego 350 A, uwzględniając warunki chłodzenia.

FAQ

• Co oznacza charakterystyka gR w bezpieczniku? gR to symbol bezpiecznika superszybkiego (ultraszybkiego), stosowanego głównie do ochrony półprzewodników. Reaguje na zwarcia w ułamkach milisekundy, ograniczając prąd i energię przepływającą przez zabezpieczany element.
• Do czego służy wybijak w tej wkładce? Wybijak to mechaniczny trzpień, który wysuwa się po zadziałaniu bezpiecznika. Może aktywować styk pomocniczy, sygnalizator optyczny lub akustyczny, a także przekazać informację do systemu sterowania – ułatwia szybką lokalizację przepalonego bezpiecznika.
• Czy wkładkę można stosować w sieciach o niższym napięciu niż 690 V? Tak, wkładka jest przystosowana do pracy przy napięciu znamionowym 690 V AC. Może być używana w instalacjach o niższym napięciu (np. 400 V) – istotne jest, aby prąd nie przekraczał 350 A, a charakterystyka gR była odpowiednia dla zabezpieczanego urządzenia.
