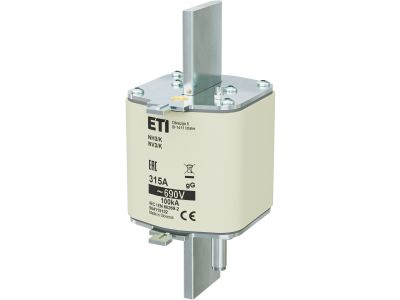

Wkładka bezpiecznikowa (topikowa) NH3/K 315A gG 690V zwłoczna / Z wybijakiem | 004115122 Eti

Alternatywny kod produktu: NH3/K gG 315A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH3/K o symbolu 004115122 to wysokoprądowa wkładka zwłoczna z wybijakiem, przeznaczona do napięcia 690 V i prądu znamionowego 315 A. Charakterystyka gG zapewnia ochronę przeciążeniową i zwarciową w obwodach przemysłowych, a wbudowany wybijak umożliwia sygnalizację zadziałania lub wyzwolenie dodatkowych urządzeń. Wkładka wykonana w rozmiarze NH3/K jest kompatybilna z typowymi podstawami dla tego standardu.

• Prąd znamionowy 315 A: bezpieczne zabezpieczanie obwodów o znacznym obciążeniu, bez ryzyka przedwczesnego wyłączenia podczas normalnej pracy.
• Napięcie znamionowe 690 V: możliwość stosowania w instalacjach przemysłowych o podwyższonym napięciu, w tym w sieciach 400/690 V.
• Charakterystyka gG (zwłoczna): odporność na krótkotrwałe przeciążenia oraz zachowanie selektywności w sieciach rozdzielczych.
• Wybijak mechaniczny: zdalna sygnalizacja zadziałania bezpiecznika lub możliwość wyzwolenia styku pomocniczego, wyłącznika czy stycznika.
• Rozmiar NH3/K: zgodność z podstawami i uchwytami NH3, łatwy montaż w standardowych rozdzielnicach przemysłowych.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa dla wkładek bezpiecznikowych, posiada certyfikat CE. Wykonany zgodnie z obowiązującymi standardami dla wkładek topikowych w rozmiarze NH.

Zastosowanie

Wkładka bezpiecznikowa NH3/K 315A gG z wybijakiem znajduje zastosowanie przede wszystkim w rozdzielnicach głównych, szafach sterowniczych oraz układach zabezpieczeń obwodów przemysłowych i infrastrukturalnych.

• Zabezpieczanie obwodów głównych w rozdzielnicach NN w instalacjach przemysłowych i komercyjnych.
• Ochrona silników elektrycznych, transformatorów i innych odbiorników o wysokim prądzie rozruchowym przed przeciążeniem i zwarciem.
• Stosowanie jako zabezpieczenie przedlicznikowe w węzłach pomiarowych o dużym zapotrzebowaniu mocy.
• Współpraca z wyłącznikami, stycznikami i przekaźnikami w układach automatyki – wybijak umożliwia sygnalizację lub wyzwolenie dodatkowych układów.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej może być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP – przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Wkładkę należy umieścić w przeznaczonej do tego podstawie bezpiecznikowej NH3 (szyna TH35 nie dotyczy – montaż w podstawie dedykowanej). Momenty dokręcania oraz dopuszczalny przekrój przewodów należy dobierać zgodnie z dokumentacją techniczną podstawy i producenta wkładki. Prąd znamionowy przewodów i aparatury w obwodzie musi być dostosowany do wartości 315 A.

FAQ

• Do czego służy wybijak w tej wkładce? Wybijak to element mechaniczny, który wysuwa się po zadziałaniu bezpiecznika. Może być wykorzystany do optycznej sygnalizacji zadziałania (wskaźnik wypadnięcia) lub do wyzwolenia dodatkowego obwodu – np. jako sygnał do wyłącznika, stycznika lub przekaźnika pomiarowego.
• Co oznacza charakterystyka gG? gG to oznaczenie zwłocznej charakterystyki czasowo-prądowej przeznaczonej do ogólnego zabezpieczania obwodów (przeciążenia i zwarcia). Pozwala na przepływ krótkotrwałych prądów rozruchowych, np. przy rozruchu silników, bez niepotrzebnego wyłączania.
• Czy mogę użyć tej wkładki w instalacji o napięciu 400 V? Tak, napięcie znamionowe 690 V jest wyższe, więc wkładka może być bezpiecznie stosowana w instalacjach 230/400 V. Należy jednak pamiętać, że parametry zwarciowe i trwałość zależą od konkretnej aplikacji – zaleca się dobór do warunków obwodu.
