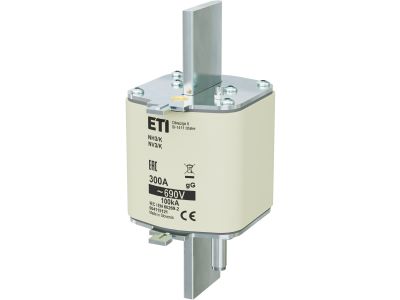

Wkładka bezpiecznikowa (topikowa) NH3/K 300A gG 690V zwłoczna / Z wybijakiem | 004115121 Eti

Alternatywny kod produktu: NH3/K gG 300A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH3/K o prądzie znamionowym 300 A i napięciu 690 V, z charakterystyką zwłoczną gG, wyposażona w wybijak. Produkt o symbolu 004115121 przeznaczony jest do zabezpieczania przewodów i kabli w obwodach o dużym obciążeniu, zapewniając niezawodne odłączanie przy przeciążeniach i zwarciach. Rozmiar NH3/K umożliwia montaż w standardowych podstawach bezpiecznikowych NH.

• Prąd znamionowy 300 A: Bezpieczne zabezpieczenie obwodów o znacznym obciążeniu, minimalizujące ryzyko przegrzania i uszkodzenia przewodów.
• Napięcie znamionowe 690 V: Przystosowanie do sieci przemysłowych i obiektów infrastrukturalnych.
• Charakterystyka zwłoczna gG: Ochrona przewodów przed przeciążeniami i zwarciami z opóźnieniem czasowym, odpowiednia dla obciążeń o łagodnym rozruchu.
• Wybijak: Sygnalizuje zadziałanie wkładki (wysunięcie trzpienia) oraz pozwala na mechaniczne wyzwolenie współpracujących urządzeń, np. wyłączników z wyzwalaczem.
• Rozmiar NH3/K: Zgodność z popularnymi podstawami bezpiecznikowymi NH, ułatwiająca szybką wymianę w rozdzielnicach głównych.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Jest zgodny z ogólnymi standardami dla wkładek bezpiecznikowych stosowanych w instalacjach elektroenergetycznych.

Zastosowanie

Wkładka bezpiecznikowa NH3/K 300A gG znajduje zastosowanie w obwodach wymagających niezawodnej ochrony przewodów przed przeciążeniem i zwarciem.

• Zabezpieczenie linii kablowych w rozdzielnicach głównych i przemysłowych.
• Ochrona odbiorników o stałym obciążeniu, np. sprężarek, pomp, nagrzewnic.
• Stosowanie w systemach dystrybucji energii w obiektach produkcyjnych i magazynowych.
• Współpraca z wyłącznikami napędzanymi wyzwalaczem zwłocznym dzięki wybijakowi.

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia. Należy stosować odpowiednie środki ochrony osobistej. Wkładkę mocuje się w dedykowanej podstawie NH3/K, upewniając się, że styki są czyste i nieuszkodzone. Przekrój przewodów przyłączeniowych należy dobrać zgodnie z prądem znamionowym 300 A (np. dla instalacji miedzianych ≥ 120 mm²). Moment dokręcania śrub w podstawie – zgodnie z dokumentacją producenta podstawy.

FAQ

• Czy wkładka nadaje się do ochrony silników elektrycznych? Nie, charakterystyka gG jest przeznaczona do ochrony przewodów. Do zabezpieczenia silników należy stosować wkładki o charakterystyce aM lub gM.
• Jak działa wybijak w tej wkładce? Po przepaleniu wkładki wewnętrzny mechanizm wysuwa trzpień (wybijak) na zewnątrz, co umożliwia sygnalizację zadziałania (np. poprzez zapalenie diody) lub mechaniczne wyzwolenie współpracującego wyłącznika.
• Jaki jest stopień ochrony (IP) tej wkładki? Stopień ochrony zależy od zastosowanej podstawy bezpiecznikowej. Sama wkładka nie ma przyporządkowanego IP – decyduje obudowa rozdzielnicy i sposób montażu.
