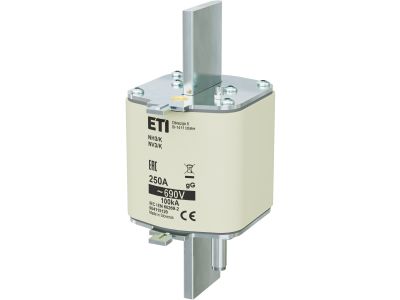

Wkładka bezpiecznikowa (topikowa) NH3/K 250A gG 690V zwłoczna / Z wybijakiem | 004115120 Eti

Alternatywny kod produktu: NH3/K gG 250A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) typu NH3/K o prądzie znamionowym 250 A i napięciu znamionowym 690 V. Charakterystyka gG (zwłoczna) zapewnia selektywną ochronę kabli i odbiorników przed przeciążeniem i zwarciem. Wkładka wyposażona jest w wybijak mechaniczny, który umożliwia zdalną sygnalizację zadziałania bezpiecznika. Symbol katalogowy: 004115120.

• Prąd znamionowy 250 A: Zabezpieczenie obwodów o wysokim obciążeniu prądowym, minimalizuje ryzyko przegrzania i uszkodzenia izolacji przewodów.
• Napięcie znamionowe 690 V: Dedykowana do pracy w sieciach trójfazowych o napięciu do 690 V, zapewnia bezpieczne odłączenie przy przepięciach.
• Charakterystyka gG (zwłoczna): Ochrona przewodów i urządzeń przed prądami przeciążeniowymi przy jednoczesnej odporności na krótkotrwałe przeciążenia rozruchowe (np. silników).
• Wybijak mechaniczny: Zdalna sygnalizacja zadziałania – stan przepalenia bezpiecznika można łatwo wykryć w rozdzielnicy lub systemie monitoringu.
• Rozmiar NH3/K: Standardowa obudowa nożowa zgodna z podstawami NH3, ułatwia wymianę i zapewnia kompatybilność z istniejącą infrastrukturą.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikację CE. Zastosowane materiały i konstrukcja gwarantują niezawodne działanie w instalacjach przemysłowych i komercyjnych.

Zastosowanie

Wkładka bezpiecznikowa NH3/K dedykowana jest do ochrony obwodów w instalacjach niskiego napięcia. Sprawdza się w miejscach, gdzie wymagana jest duża zdolność zwarciowa i selektywność zabezpieczeń.

• Ochrona głównych linii zasilających w rozdzielnicach przemysłowych.
• Zabezpieczenie kabli i przewodów w instalacjach o dużym obciążeniu prądowym (250 A).
• Ochrona silników elektrycznych, transformatorów i innych odbiorników o charakterze przeciążeniowym (charakterystyka zwłoczna gG).
• Stosowanie w sieciach trójfazowych 400/690 V w systemach automatyki budynkowej i infrastrukturze krytycznej.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Wkładkę należy umieścić w odpowiedniej podstawie bezpiecznikowej (NH3) na szynie TH35 lub bezpośrednio w rozdzielnicy. Moment dokręcania śrub mocujących i przykręcania przewodów – zgodnie z dokumentacją producenta podstawy. Przekrój przewodów dobrano do prądu znamionowego 250 A. Po wymianie wkładki sprawdź poprawność styku i brak uszkodzeń.

FAQ

• Czy wkładka posiada wybijak? Tak, wkładka jest wyposażona w mechaniczny wybijak służący do zdalnej sygnalizacji zadziałania bezpiecznika (przepalenia).
• Jaka jest charakterystyka prądowa? Charakterystyka gG – zwłoczna, przeznaczona do ochrony kabli i odbiorników przed przeciążeniem i zwarciem, z odpornością na prądy rozruchowe.
• Czy mogę stosować tę wkładkę w sieci 400 V? Tak, napięcie znamionowe 690 V obejmuje sieci 400 V i 690 V, zapewniając odpowiednią izolację i zdolność wyłączania.
