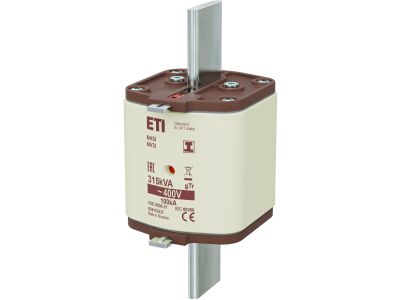

Wkładka bezpiecznikowa (topikowa) NH3/I 455A gTr 400V 315kVA transformatorowa / Zaczepy izolowane | 004115437 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH3/I 455A o napięciu znamionowym 400V i mocy znamionowej 315kVA to specjalistyczny element zabezpieczający transformatory i urządzenia o wysokim prądzie znamionowym. Wyposażona w zaczepy izolowane, które chronią przed przypadkowym dotykiem i zwarciem, zapewniając bezpieczną wymianę wkładki nawet pod napięciem.

• Prąd znamionowy 455A: Zapewnia skuteczną ochronę obwodów o dużym obciążeniu, typową dla transformatorów i silnych odbiorników.
• Napięcie znamionowe 400V: Przeznaczona do sieci trójfazowych i układów o napięciu 400V, zgodna z wymaganiami instalacji przemysłowych.
• Moc znamionowa 315kVA: Ochrona transformatorów o mocy do 315kVA, zapobiegająca uszkodzeniom spowodowanym przeciążeniami.
• Zaczepy izolowane: Zminimalizowanie ryzyka zwarcia podczas montażu/demontażu wkładki, zwiększające bezpieczeństwo personelu.
• Typ NH3/I: Wysoka wytrzymałość zwarciowa i zdolność wyłączeniowa, dedykowana dla układów o podwyższonych wymaganiach.

Zgodność z Normami

Wkładka bezpiecznikowa NH3/I 455A spełnia wymagania norm europejskich dotyczących bezpieczeństwa elektrycznego, w tym normy PN-EN 60269. Posiada oznaczenie CE i jest zgodna z dyrektywami Unii Europejskiej w zakresie ochrony obwodów elektrycznych.

Zastosowanie

Wkładka topikowa NH3/I 455A przeznaczona jest do ochrony transformatorów, silników o dużym prądzie rozruchowym oraz innych urządzeń o wysokiej mocy znamionowej.

• Ochrona transformatorów o mocy do 315kVA w układach trójfazowych 400V.
• Zabezpieczenie obwodów zasilających silniki indukcyjne i duże odbiorniki przemysłowe.
• Stosowanie w rozdzielnicach energetycznych i szafach zasilających w zakładach przemysłowych.
• Ochrona układów o podwyższonym ryzyku zwarć, np. w hutnictwie, energetyce lub transporcie kolejowym.

Wskazówki Montażowe

Montaż wkładki powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia i upewnieniu się, że obwód jest odciążony. Zaczepy wkładki muszą być pewnie osadzone w gniazdach, a izolowane zaczepy zapewniają bezpieczny kontakt. Przed wymianą należy sprawdzić, czy nowa wkładka posiada identyczne parametry (455A, 400V, 315kVA). Po montażu przeprowadzić pomiary rezystancji izolacji i zwarcia. Przechowywać w suchym, wolnym od pyłu miejscu, z dala od źródeł wilgoci i wysokich temperatur.

FAQ

• Czy wkładka NH3/I 455A nadaje się do ochrony transformatorów jednofazowych? Nie – jest dedykowana do układów trójfazowych 400V, typowych dla transformatorów mocy. Do zabezpieczania transformatorów jednofazowych należy stosować wkładki o odpowiednich parametrach.
• Jakie jest napięcie znamionowe wkładki? Napięcie znamionowe wynosi 400V, co odpowiada standardom sieci trójfazowej.
• Czy wkładka posiada zabezpieczenie przeciwprzepięciowe? Standardowa wkładka topikowa NH3/I nie posiada dodatkowego zabezpieczenia przeciwprzepięciowego – chroni głównie przed przeciążeniem i zwarciem. W przypadku potrzeby ochrony przed przepięciami należy stosować dodatkowe elementy, np. warystory.
