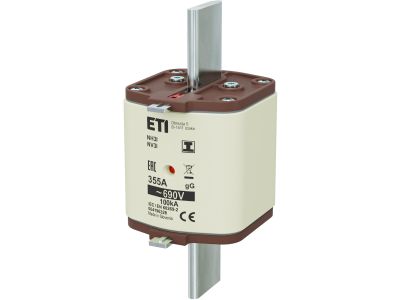

Wkładka bezpiecznikowa (topikowa) NH3/I 355A gG 690V zwłoczna / Zaczepy izolowane | 004196328 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH3/I o prądzie znamionowym 355A w wersji zwłocznej (gG) i napięciu znamionowym 690V zapewnia skuteczną ochronę obwodów elektrycznych przed zwarciami i przeciążeniami. Zastosowanie zaczepów izolowanych ułatwia bezpieczny montaż i wymianę wkładki, minimalizując ryzyko porażenia prądem. Przeznaczona do instalacji w rozdzielnicach niskiego napięcia, chroniąc wrażliwe urządzenia i instalacje.

• Prąd znamionowy 355A: Odpowiedni do zabezpieczania obwodów o dużym poborze mocy, takich jak silniki, piece przemysłowe czy instalacje fotowoltaiczne.
• Charakterystyka zwłoczna (gG): Umożliwia krótkotrwałe przeciążenia, chroniąc urządzenia przed nieuzasadnionym wyłączeniem, jednocześnie zapewniając ochronę przed zwarciami.
• Napięcie znamionowe 690V: Przystosowana do pracy w instalacjach niskiego napięcia o podwyższonym napięciu roboczym, co zwiększa zakres jej zastosowań.
• Zaczepy izolowane: Ułatwiają bezpieczny montaż i wymianę wkładki, eliminując ryzyko przypadkowego kontaktu z elementami pod napięciem.
• Zgodność z normami bezpieczeństwa: Przeznaczona do montażu w obudowach rozdzielnic spełniających wymagania norm europejskich.

Zgodność z Normami

Wkładka bezpiecznikowa NH3/I 355A zwłoczna spełnia wymagania normy PN-EN 60269-1 oraz PN-EN 60269-2, zapewniając odpowiedni poziom ochrony przeciwpożarowej i bezpieczeństwa elektrycznego. Posiada oznaczenie CE.

Zastosowanie

Wkładka bezpiecznikowa NH3/I 355A zwłoczna znajduje zastosowanie w instalacjach wymagających niezawodnej ochrony przed zwarciami i przeciążeniami, szczególnie w obwodach o dużym prądzie znamionowym.

• Zabezpieczanie silników elektrycznych i napędów przemysłowych.
• Ochrona obwodów w instalacjach fotowoltaicznych i energetyce.
• Zastosowanie w rozdzielnicach niskiego napięcia w budynkach przemysłowych i komercyjnych.
• Ochrona obwodów oświetleniowych o dużym poborze mocy.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Wkładkę należy umieścić w dedykowanym gnieździe rozdzielnicy, upewniając się, że zaczepy izolowane są prawidłowo osadzone. Po montażu należy sprawdzić poprawność styku i brak luzów. Nie należy używać wkładek o prądzie znamionowym niższym niż wymagany przez obwód.

FAQ

• Czym różni się charakterystyka zwłoczna (gG) od szybkiej (gF)? Charakterystyka gG zapewnia krótkotrwałe tolerowanie przeciążeń, co chroni urządzenia wrażliwe na chwilowe skoki prądu, podczas gdy gF reaguje szybciej, ale może powodować częstsze wyłączenia.
• Czy wkładkę można stosować w instalacjach 400V? Tak, wkładka NH3/I 355A zwłoczna jest przystosowana do pracy przy napięciu znamionowym 690V, co obejmuje również instalacje 400V.
• Jakie są wymiary wkładki? Dokładne wymiary nie zostały podane w danych produktu. Zaleca się sprawdzenie dokumentacji technicznej lub karty katalogowej w celu dopasowania do gniazda rozdzielnicy.
