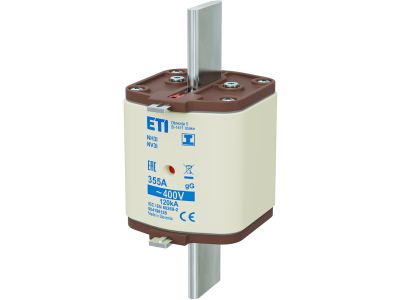

Wkładka bezpiecznikowa (topikowa) NH3/I 355A gG 400V zwłoczna / Zaczepy izolowane | 004196128 Eti

Alternatywny kod produktu: NH3/I gG 355A/400V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH3/I 355A gG 400V (symbol 004196128) z zaczepami izolowanymi to kluczowy element zabezpieczający obwody o dużym prądzie znamionowym. Zaprojektowana do pracy w sieciach o napięciu 400V, charakteryzuje się działaniem zwłocznym (gG), co zapewnia ochronę zarówno przed zwarciem, jak i przeciążeniem. Izolowane zaczepy ułatwiają bezpieczny montaż i wymianę wkładki w szafach rozdzielczych.

• Prąd znamionowy 355A: Zapewnia skuteczną ochronę obwodów o dużym poborze mocy, takich jak silniki, transformatory czy duże odbiorniki przemysłowe.
• Zacisk zwłoczny (gG): Charakterystyka zwłoczna chroni urządzenia przed uszkodzeniem spowodowanym krótkotrwałymi przeciążeniami, jednocześnie reagując na zwarcia.
• Napięcie znamionowe 400V: Przeznaczona do stosowania w sieciach trójfazowych o napięciu 400V, zgodnie ze standardami przemysłowymi.
• Zaczepy izolowane: Ułatwiają bezpieczny montaż i demontaż wkładki, minimalizując ryzyko porażenia prądem podczas prac serwisowych.
• Wysoka wytrzymałość mechaniczna: Odporna na wstrząsy i drgania, co zapewnia niezawodność w trudnych warunkach przemysłowych.

Zgodność z Normami

Wkładka spełnia wymagania normy PN-EN 60269-1 oraz PN-EN 60269-2-1 dotyczących bezpieczników niskonapięciowych. Posiada znak CE, potwierdzający zgodność z dyrektywami unijnymi w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Wkładka bezpiecznikowa NH3/I 355A gG 400V znajduje zastosowanie w instalacjach przemysłowych, energetycznych oraz rozdzielniach niskiego napięcia, gdzie wymagana jest ochrona obwodów o dużym prądzie.

• Zabezpieczenie obwodów zasilających silniki elektryczne o dużym prądzie rozruchowym.
• Ochrona linii zasilających duże odbiorniki, takie jak piece przemysłowe, spawarki czy kompresory.
• Stosowanie w rozdzielniach głównego zasilania w zakładach produkcyjnych i stacjach transformatorowych.
• Wymiana wkładek w istniejących instalacjach przemysłowych, gdzie wymagana jest charakterystyka zwłoczna gG.

Wskazówki Montażowe

Montaż wkładki powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Wkładkę należy umieścić w odpowiednim gnieździe bezpiecznikowym NH3, upewniając się, że zaczepy izolowane są prawidłowo osadzone. Podczas wymiany należy unikać dotykania metalowych części wkładki gołymi rękami. Po montażu sprawdzić poprawność osadzenia i brak luzów. Nigdy nie stosować wkładek o prądzie znamionowym większym niż przewidziany dla danej instalacji.

FAQ

• Jaka jest charakterystyka zwłoczna (gG) i jakie daje korzyści? Charakterystyka zwłoczna oznacza, że wkładka reaguje z opóźnieniem na niewielkie przeciążenia, chroniąc urządzenia przed uszkodzeniem, ale szybko odcina zasilanie w przypadku zwarcia. Idealna dla obwodów z silnikami lub odbiornikami o dużym prądzie rozruchowym.
• Czy wkładka NH3/I 355A jest kompatybilna z gniazdami bezpiecznikowymi NH3? Tak, wkładka NH3/I 355A jest standardowo przeznaczona do współpracy z gniazdami bezpiecznikowymi typu NH3, co zapewnia pełną kompatybilność i bezpieczeństwo montażu.
• Jakie jest napięcie znamionowe wkładki? Napięcie znamionowe wkładki wynosi 400V, co pozwala na stosowanie jej w sieciach trójfazowych o napięciu międzyfazowym 400V.
