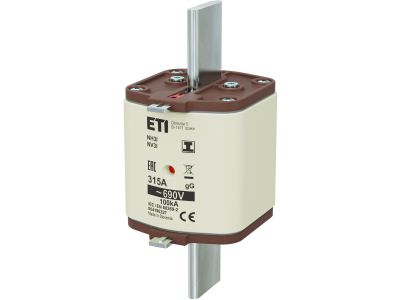

Wkładka bezpiecznikowa (topikowa) NH3/I 315A gG 690V zwłoczna / Zaczepy izolowane | 004196327 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH3/I 315A o charakterystyce zwłocznej gG 690V z zaczepami izolowanymi stanowi niezbędny element zabezpieczający obwody elektryczne o dużym prądzie znamionowym. Zaprojektowana do współpracy z podstawami bezpiecznikowymi NH3, zapewnia skuteczną ochronę przed zwarciami i przeciążeniami przy zachowaniu wysokiej niezawodności pracy.

• Charakterystyka zwłoczna gG: Ochrona przeciwprzeciążeniowa – wolne działanie przy przeciążeniach, szybkie przy zwarciach, minimalizuje ryzyko niepotrzebnego wyłączenia.
• Prąd znamionowy 315A: Przeznaczona do zabezpieczenia obwodów o dużym obciążeniu prądowym, np. w rozdzielnicach głównych i obwodach zasilających.
• Napięcie znamionowe 690V: Kompatybilna z instalacjami średniego napięcia, zapewnia niezawodną pracę w warunkach przemysłowych.
• Zaczepy izolowane: Bezpieczny montaż i demontaż – eliminują ryzyko przypadkowego zwarcia podczas wymiany wkładki.
• Wysoka niezawodność: Zaprojektowana zgodnie z normami bezpieczeństwa, gwarantuje długotrwałą i bezawaryjną pracę w trudnych warunkach eksploatacyjnych.

Zgodność z Normami

Wkładka spełnia wymagania normy PN-EN 60269-1 dotyczącej bezpieczników niskonapięciowych. Posiada deklarację zgodności CE oraz atest do stosowania w instalacjach zgodnych z normami europejskimi.

Zastosowanie

Wkładka bezpiecznikowa NH3/I 315A zwłoczna znajduje zastosowanie w instalacjach elektrycznych wymagających niezawodnej ochrony przeciwprzepięciowej i przeciwzwarciowej.

• Zabezpieczenie obwodów głównych w rozdzielnicach przemysłowych i budynkowych.
• Ochrona linii zasilających o dużym obciążeniu prądowym, np. w zakładach produkcyjnych.
• Stosowanie w obwodach mocy o napięciu do 690V, w tym w instalacjach trójfazowych.
• Wymiana uszkodzonych wkładek w podstawach bezpiecznikowych NH3 w systemach sterowania i automatyki.

Wskazówki Montażowe

Montaż wkładki powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Przed montażem upewnić się, że prąd znamionowy i charakterystyka wkładki są zgodne z wymaganiami instalacji. Wkładkę wkładać do podstawy NH3/I, upewniając się, że zaczepy izolowane są właściwie osadzone. Nigdy nie używać uszkodzonych wkładek – wymienić na nowe. Po montażu sprawdzić poprawność połączeń i zabezpieczeń.

FAQ

• Czym różni się charakterystyka zwłoczna gG od szybkiej? Charakterystyka zwłoczna gG zapewnia opóźnienie działania przy przeciążeniach, chroniąc urządzenia przed chwilowymi skokami prądu, natomiast szybko reaguje na zwarcia, minimalizując ryzyko uszkodzeń.
• Czy wkładka jest kompatybilna z podstawami NH innych producentów? Tak – wkładka NH3/I 315A jest standardowym elementem o uniwersalnych wymiarach, zgodnym z normami PN-EN 60269-1, co zapewnia kompatybilność z większością podstaw NH3.
• Jakie jest napięcie znamionowe wkładki? Napięcie znamionowe wynosi 690V, co umożliwia jej stosowanie w instalacjach średniego napięcia oraz obwodach przemysłowych.
