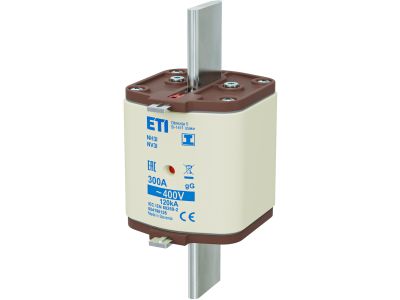

Wkładka bezpiecznikowa (topikowa) NH3/I 300A gG 400V zwłoczna / Zaczepy izolowane | 004196126 Eti

Alternatywny kod produktu: NH3/I gG 300A/400V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH3/I 300A gG 400V (symbol 004196126) to wkładka topikowa zwłoczna przeznaczona do zabezpieczenia obwodów elektrycznych przed skutkami przeciążeń i zwarć. Wyposażona w zaczepy izolowane ułatwiają bezpieczny montaż i demontaż w rozdzielnicach niskiego napięcia. Wysoka zdolność wyłączania (400V) oraz charakterystyka zwłoczna chronią wrażliwe odbiorniki przed uszkodzeniami.

• Prąd znamionowy 300A: Zapewnia odpowiednią ochronę obwodów o dużym obciążeniu, typowo stosowana w instalacjach przemysłowych i rozdzielniach głównego zasilania.
• Charakterystyka zwłoczna gG: Opóźnione działanie w przypadku krótkotrwałych przeciążeń, chroniąc silniki, transformatory i inne odbiorniki indukcyjne przed niepotrzebnym wyłączaniem.
• Napięcie znamionowe 400V: Przeznaczona do pracy w sieciach trójfazowych 400V AC, standardowych w przemyśle i instalacjach budynków użyteczności publicznej.
• Zaczepy izolowane: Umożliwiają bezpieczny i ergonomiczny montaż/demontaż wkładki w gnieździe, minimalizując ryzyko zwarć podczas wymiany.
• Wysoka zdolność wyłączania: Zapewnia skuteczną ochronę nawet przy dużych prądach zwarciowych, zwiększając bezpieczeństwo instalacji.

Zgodność z Normami

Wkładka NH3/I 300A gG 400V spełnia wymagania norm europejskich i międzynarodowych dotyczących bezpieczeństwa elektrycznego. Zgodna z normami IEC 60269-1/2, posiada oznaczenie CE i jest zatwierdzona do stosowania w instalacjach zgodnych z przepisami.

Zastosowanie

Wkładki bezpiecznikowe NH3/I znajdują zastosowanie w instalacjach wymagających niezawodnego zabezpieczenia przed przeciążeniami i zwarciami, szczególnie w środowiskach przemysłowych i komercyjnych.

• Ochrona głównych obwodów zasilania w rozdzielnicach niskiego napięcia.
• Zabezpieczenie silników elektrycznych i układów napędowych przed skutkami zwarć i długotrwałych przeciążeń.
• Stosowanie w instalacjach budynków użyteczności publicznej, obiektach przemysłowych i zakładach produkcyjnych.
• Ochrona obwodów oświetleniowych o dużym poborze mocy (np. hale przemysłowe, magazyny).

Wskazówki Montażowe

Montaż wkładki powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w obwodzie. Należy upewnić się, że prąd znamionowy wkładki odpowiada obciążeniu chronionego obwodu. Wkładkę należy osadzać w dedykowanym gnieździe NH3, dociskając ją do styku z odpowiednią siłą – unikać nadmiernego luzu lub naprężeń mechanicznych. Po montażu sprawdzić poprawność osadzenia i brak uszkodzeń izolacji. Wymianę wkładki przeprowadzać zawsze przy wyłączonym napięciu.

FAQ

• Czy wkładka NH3/I 300A gG jest odpowiednia do ochrony silników? Tak, charakterystyka zwłoczna gG zapewnia ochronę silników przed krótkotrwałymi przeciążeniami, nie powodując zbędnego wyłączania podczas rozruchu.
• Jakie jest napięcie znamionowe wkładki? Napięcie znamionowe wynosi 400V AC, co czyni ją odpowiednią do stosowania w sieciach trójfazowych.
• Czy wkładka jest wymienna pod napięciem? Nie – wymiana wkładki bezpiecznikowej musi odbywać się wyłącznie przy całkowitym odłączeniu zasilania w obwodzie, aby zapewnić bezpieczeństwo montażu.
