Wkładka bezpiecznikowa (topikowa) NH3/I 224A gG 400V zwłoczna / Zaczepy izolowane | 004196124 Eti

Alternatywny kod produktu: NH3/I gG 224A/400V

Opis i Kluczowe Cechy

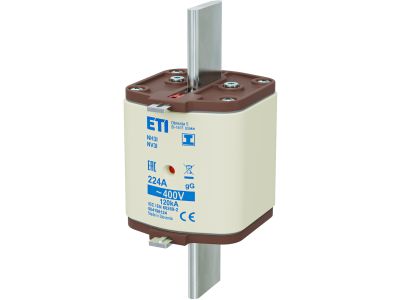

Wkładka bezpiecznikowa NH3/I 224A (symbol 004196124) to zwłoczna wkładka topikowa klasy gG, przeznaczona do ochrony obwodów elektrycznych przed przeciążeniami i zwarciami. Wyposażona w zaczepy izolowane, które zapobiegają przypadkowemu dotknięciu części pod napięciem podczas wymiany. Napięcie znamionowe 400V umożliwia zastosowanie w sieciach trójfazowych i jednofazowych.

• Prąd znamionowy 224A: Zapewnia skuteczną ochronę obwodów o dużym obciążeniu, np. w instalacjach przemysłowych lub rozdzielniach głównych.
• Charakterystyka zwłoczna (gG): Opóźnione działanie chroni urządzenia przed chwilowymi przeciążeniami, jednocześnie szybko reagując na zwarcia.
• Napięcie znamionowe 400V: Kompatybilna z sieciami trójfazowymi (400V) oraz jednofazowymi (230V), dzięki czemu znajduje szerokie zastosowanie w różnych instalacjach.
• Zaczepy izolowane: Bezpieczeństwo montażu i wymiany – zredukowane ryzyko porażenia prądem podczas prac eksploatacyjnych.
• Klasa gG: Uniwersalna charakterystyka dla ochrony przewodów, kabli i urządzeń przed przeciążeniami i zwarciami.

Zgodność z Normami

Wkładka bezpiecznikowa NH3/I spełnia wymagania normy PN-EN 60269-1 (Bezpieczniki niskonapięciowe) oraz posiada deklarację zgodności CE. Produkt jest zgodny z dyrektywami unijnymi dotyczącymi bezpieczeństwa elektrycznego.

Zastosowanie

Wkładka bezpiecznikowa NH3/I 224A znajduje zastosowanie w instalacjach wymagających niezawodnej ochrony przed przeciążeniami i zwarciami, szczególnie w środowiskach przemysłowych i energetycznych.

• Ochrona instalacji kablowych o dużym przekroju w rozdzielniach głównych i podrozdzielniach.
• Zabezpieczenie obwodów gniazd wtykowych i urządzeń o wysokim poborze mocy (np. silniki, piece, maszyny przemysłowe).
• Stosowanie w szafach sterowniczych i tablicach rozdzielczych niskiego napięcia.
• Aplikacje w energetyce – ochrona linii zasilających i transformatorów.

Wskazówki Montażowe

Wymianę wkładki należy przeprowadzać wyłącznie po całkowitym odłączeniu napięcia w obwodzie i potwierdzeniu braku napięcia przy użyciu odpowiedniego wskaźnika. Montaż musi być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Wkładkę wkłada się do gniazda bezpiecznikowego NH3, upewniając się, że zaczepy izolowane są prawidłowo osadzone. Po montażu należy sprawdzić szczelność połączenia i brak luzów. Nigdy nie stosować wkładki o innych parametrach niż znamionowe.

FAQ

• Czy wkładkę można stosować w obwodach 230V? Tak, wkładka NH3/I 224A 400V jest kompatybilna z sieciami 230V i 400V, gdyż napięcie znamionowe 400V obejmuje również niższe wartości.
• Jaka jest różnica między charakterystyką gG a aM? Charakterystyka gG (uniwersalna) zapewnia ochronę zarówno przed zwarciami, jak i przeciążeniami o charakterze ciągłym. Charakterystyka aM (silnikowa) jest przeznaczona głównie do ochrony silników i reaguje wolniej na przeciążenia.
• Czy zaczepy izolowane są standardem dla wszystkich wkładek NH3? Zaczepy izolowane są wyposażeniem standardowym w tej serii, co zwiększa bezpieczeństwo podczas wymiany wkładek w instalacjach pod napięciem.
