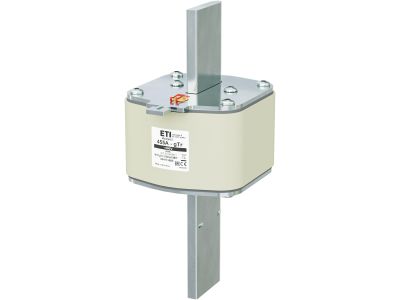

Wkładka bezpiecznikowa (topikowa) NH3 gTr 455A/400V/315kVA MET pomiarowa gTr | 004113885 Eti

Alternatywny kod produktu: NH3 gTr 455A/400V 315kVA MET

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH3 gTr 455A/400V/315kVA MET pomiarowa gTr o symbolu 004113885 to element zabezpieczający przeznaczony do ochrony transformatorów. Dzięki prądowi znamionowemu 455 A i napięciu 400 V zapewnia bezpieczną pracę w obwodach o dużym obciążeniu, a moc 315 kVA wskazuje na dedykowane zastosowanie w transformatorach o tej mocy. Wkładka wykonana w wielkości NH3, co ułatwia identyfikację i dobór do standardowych podstaw.

• Prąd znamionowy 455 A: Umożliwia bezpieczne zabezpieczenie obwodów o znacznym poborze mocy bez ryzyka nieuzasadnionego zadziałania.
• Napięcie znamionowe 400 V: Dostosowane do typowych sieci niskiego napięcia, zapewnia kompatybilność z instalacjami przemysłowymi i komercyjnymi.
• Moc znamionowa 315 kVA: Przeznaczona do ochrony transformatorów o tej mocy, gwarantuje dopasowanie charakterystyki bezpiecznika do wymagań odbiornika.
• Charakterystyka gTr: Specjalnie zaprojektowana dla transformatorów – umożliwia przepływ prądów rozruchowych bez zbędnego wyłączania, przy jednoczesnym szybkim zadziałaniu w przypadku zwarć.
• Wielkość NH3: Standardowy wymiar wkładki topikowej, ułatwiający montaż w podstawach NH i wymianę bez dodatkowych narzędzi.

Zgodność z Normami

Wkładka bezpiecznikowa jest zgodna z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Spełnia wymagania dla bezpieczników topikowych stosowanych w ochronie transformatorów, co potwierdza jej niezawodność i bezpieczeństwo użytkowania.

Zastosowanie

Wkładka NH3 gTr 455A/400V/315kVA MET znajduje zastosowanie przede wszystkim w układach zabezpieczenia transformatorów oraz w rozdzielnicach głównych i przemysłowych.

• Ochrona transformatorów mocy o parametrach znamionowych do 315 kVA przed skutkami zwarć i przeciążeń.
• Zabezpieczenie obwodów pomiarowych w stacjach transformatorowych i układach rozliczeniowych energii.
• Stosowanie w rozdzielnicach głównych niskiego napięcia w budynkach przemysłowych i komercyjnych.
• Element układów automatyki i sterowania wymagających selektywnej ochrony transformatorów.

Wskazówki Montażowe

Montaż oraz wymianę wkładki bezpiecznikowej może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest wyłączony spod napięcia. Wkładkę należy instalować w dedykowanej podstawie bezpiecznikowej NH3, zgodnie z dokumentacją producenta. Przekrój przewodów przyłączeniowych powinien być dobrany do prądu znamionowego 455 A oraz warunków zwarciowych w miejscu instalacji. Po zamontowaniu zaleca się sprawdzenie ciągłości obwodu i dokręcenie połączeń zgodnie z momentem podanym przez producenta podstawy.

FAQ

• Do jakich transformatorów przeznaczona jest ta wkładka? Wkładka NH3 gTr 455A/400V/315kVA MET jest dedykowana do ochrony transformatorów o mocy znamionowej 315 kVA, pracujących w sieciach 400 V.
• Czy wkładka nadaje się do zastosowań pomiarowych? Tak, wkładka oznaczona jako pomiarowa gTr jest przystosowana do stosowania w obwodach, gdzie wymagana jest wysoka selektywność i stabilność parametrów, np. w układach pomiaru energii elektrycznej.
• Jakie są wymiary tej wkładki? Wkładka wykonana jest w standardowej wielkości NH3. Dokładne wymiary (długość, średnica wkładki) należy sprawdzić w karcie katalogowej producenta lub na opakowaniu, ponieważ nie zostały one podane w dostępnych danych.
