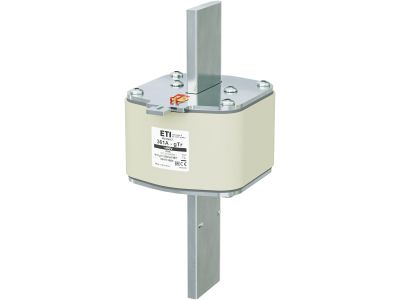

Wkładka bezpiecznikowa (topikowa) NH3 gTr 361A/400V/250kVA MET pomiarowa gTr | 004113884 Eti

Alternatywny kod produktu: NH3 gTr 361A/400V 250kVA MET

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH3 w charakterystyce gTr o prądzie znamionowym 361 A i napięciu 400 V przeznaczona do zabezpieczania transformatorów oraz obwodów pomiarowych. Moc pozorna 250 kVA. Symbol katalogowy: 004113884.

• Prąd znamionowy 361 A: Umożliwia bezpieczną pracę w obwodach o wysokim obciążeniu bez ryzyka zbędnego wyłączenia przy normalnym przepływie prądu.
• Napięcie znamionowe 400 V: Odpowiednie dla sieci trójfazowych o napięciu międzyfazowym 400 V, powszechnie stosowanych w instalacjach przemysłowych i energetycznych.
• Charakterystyka gTr (zwłoczna): Zaprojektowana do zabezpieczania transformatorów – toleruje prądy rozruchowe, co zapobiega niepożądanym wyłączeniom i zapewnia ciągłość zasilania.
• Moc pozorna 250 kVA: Wskazuje zdolność wkładki do zabezpieczania transformatorów o mocy do 250 kVA, co ułatwia dobór elementu do konkretnego odbiornika.
• Rozmiar NH3: Standardowy wymiar wkładek nożowych, kompatybilny z typowymi podstawami bezpiecznikowymi NH3, co zapewnia łatwy montaż i wymianę.

Zgodność z Normami

Wkładka bezpiecznikowa spełnia wymagania obowiązujących norm europejskich (IEC/EN) oraz posiada certyfikat CE, co gwarantuje zgodność z przepisami bezpieczeństwa i jakości stosowanymi w instalacjach niskiego napięcia.

Zastosowanie

Wkładka przeznaczona jest do zabezpieczania obwodów transformatorów oraz układów pomiarowych w sieciach niskiego napięcia, szczególnie tam gdzie wymagana jest selektywność i odporność na prądy rozruchowe.

• Zabezpieczanie transformatorów mocy przed zwarciami i przeciążeniami w rozdzielnicach głównych.
• Ochrona obwodów pomiarowych (np. w układach rozliczeniowych energii elektrycznej).
• Stosowanie w przemyśle i energetyce jako element zabezpieczający przed skutkami awarii.
• Instalacje wymagające charakterystyki zwłocznej gTr dla zapewnienia selektywności z innymi bezpiecznikami.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, po bezwzględnym odłączeniu napięcia. Wkładkę należy umieścić w odpowiedniej podstawie bezpiecznikowej NH3 zgodnie z dokumentacją producenta. Przed montażem sprawdzić stan izolacji oraz czystość styków. Moment dokręcania połączeń oraz przekrój przewodów należy dobrać zgodnie z zaleceniami producenta podstawy.

FAQ

• Jaka jest charakterystyka wkładki gTr? Charakterystyka gTr to charakterystyka zwłoczna przeznaczona do zabezpieczania transformatorów. Pozwala na przepływ prądów rozruchowych bez zadziałania, co zapobiega zbędnym wyłączeniom i zapewnia ciągłość pracy.
• Czy wkładka ma podświetlenie? Nie, wkładka bezpiecznikowa nie posiada podświetlenia. Jest elementem pasywnym – sygnalizacja zadziałania odbywa się poprzez wizualną kontrolę stanu wkładki (przepalenie).
• Jaki jest stopień ochrony wkładki? Sama wkładka nie ma przypisanego stopnia ochrony IP. Po zamontowaniu w odpowiedniej podstawie bezpiecznikowej, całość uzyskuje stopień ochrony zależny od obudowy. W typowych rozdzielnicach stosuje się rozwiązania o IP20 lub wyższym.
