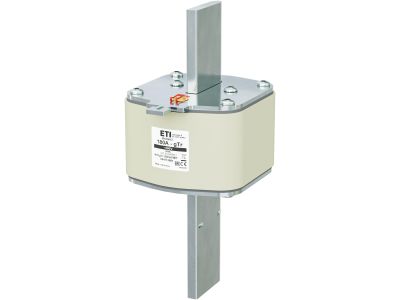

Wkładka bezpiecznikowa (topikowa) NH3 gTr 180A/400V/125kVA MET pomiarowa gTr | 004113881 Eti

Alternatywny kod produktu: NH3 gTr 180A/400V 125kVA MET

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH3 typu gTr o prądzie znamionowym 180 A i napięciu 400 V AC, przeznaczona do zastosowań pomiarowych (MET). Charakterystyka gTr zapewnia selektywne zabezpieczenie transformatorów. Wkładka w rozmiarze NH3.

• Charakterystyka gTr: zaprojektowana do ochrony transformatorów przed zwarciami i przeciążeniami, zapewniając selektywność i minimalizację ryzyka uszkodzenia uzwojeń.
• Prąd znamionowy 180 A: umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, typowych dla transformatorów średniej mocy.
• Napięcie znamionowe 400 V AC: odpowiednie do standardowych instalacji niskiego napięcia w sieciach trójfazowych.
• Moc znamionowa 125 kVA: parametr odzwierciedlający zdolność wyłączania – wkładka przeznaczona do obwodów o mocy zwarciowej do 125 kVA (zgodnie z danymi producenta).
• Wykonanie pomiarowe (MET): dedykowane do układów pomiarowych, gdzie wymagana jest wysoka precyzja i stabilność parametrów podczas pomiaru energii.

Zgodność z Normami

Wkładka bezpiecznikowa NH3 gTr spełnia wymagania europejskich norm bezpieczeństwa i jakości dla aparatury zabezpieczeniowej. Produkt posiada oznaczenie CE, co potwierdza zgodność z obowiązującymi dyrektywami. (Szczegółowe numery norm dostępne na żądanie.)

Zastosowanie

Wkładka topikowa NH3 gTr 180A/400V/125kVA MET znajduje zastosowanie w:

• Zabezpieczeniu transformatorów suchych i olejowych w rozdzielnicach głównych i przemysłowych.
• Obwodach pomiarowych energii elektrycznej, gdzie wymagana jest charakterystyka gTr zapewniająca selektywność.
• Instalacjach niskiego napięcia o napięciu znamionowym 400 V AC, w systemach dystrybucji energii.
• Jako element wymienny w istniejących podstawach bezpiecznikowych NH3 w szafach rozdzielczych.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej powinna być przeprowadzana wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odciążony. Wkładkę należy umieścić w odpowiedniej podstawie bezpiecznikowej NH3, zgodnie z zaleceniami producenta podstawy. Nie przekraczać znamionowego prądu i napięcia. Po wymianie sprawdzić prawidłowość osadzenia i dokręcenia połączeń.

FAQ

• Co oznacza charakterystyka gTr? gTr to charakterystyka czasowo-prądowa zaprojektowana specjalnie do zabezpieczenia transformatorów. Umożliwia przepływ prądów rozruchowych transformatora bez zbędnego wyłączania, a jednocześnie szybko reaguje na zwarcia.
• Czy wkładka nadaje się do ochrony silników? Nie, charakterystyka gTr nie jest przeznaczona do zabezpieczania silników; w takich zastosowaniach zalecane są bezpieczniki z charakterystyką aM lub gG.
• Jaki jest stopień ochrony wkładki? Bezpieczniki topikowe NH same w sobie nie mają określonego stopnia IP – stopień ochrony zapewniają podstawy i obudowy, w których są montowane. Wkładka jest elementem wewnętrznym.
