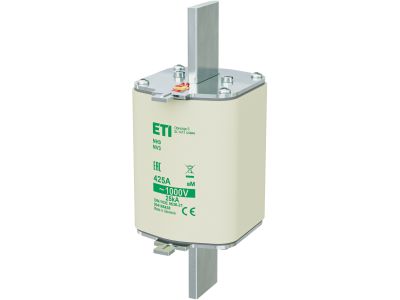

Wkładka bezpiecznikowa (topikowa) NH3/85 425A aM 1000V silnikowa | 004186438 Eti

Alternatywny kod produktu: NH3 aM 425A/1000V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) typu NH3/85 o symbolu 004186438 przeznaczona do ochrony obwodów silnikowych. Charakteryzuje się prądem znamionowym 425 A i napięciem 1000 V AC, co pozwala na bezpieczne zabezpieczenie silników o dużych mocach przed skutkami zwarć. Wykonanie w rozmiarze NH3/85 zapewnia kompatybilność z dedykowanymi podstawami bezpiecznikowymi. Charakterystyka aM (silnikowa) gwarantuje selektywną ochronę – przepuszcza typowe prądy rozruchowe, a niezawodnie przerywa prądy zwarciowe.

• Prąd znamionowy 425 A: Zapewnia ochronę silników o znacznym poborze mocy, bez ryzyka wyłączenia podczas normalnej pracy.
• Napięcie znamionowe 1000 V AC: Umożliwia stosowanie w instalacjach przemysłowych o podwyższonym napięciu, zachowując pełną izolację wewnętrzną.
• Charakterystyka aM (silnikowa): Zaprojektowana do obwodów silnikowych – wytrzymuje prądy rozruchowe nawet kilkukrotnie większe od znamionowego, a przy zwarciu działa szybko i precyzyjnie.
• Rozmiar NH3/85: Uniwersalny format zgodny ze standardowymi podstawami bezpiecznikowymi NH3, co ułatwia wymianę i modernizację istniejących rozdzielnic.
• Wkładka topikowa – brak elementów ruchomych: Wysoka niezawodność i powtarzalność parametrów wyłączeniowych, bez wpływu starzenia mechanicznego.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich dotyczących wkładek bezpiecznikowych i posiada oznaczenie CE. Przeznaczony do stosowania w instalacjach zgodnych z wymaganiami standardów DIN dla wielkości NH oraz przepisami bezpieczeństwa dla obwodów silnikowych.

Zastosowanie

Wkładka bezpiecznikowa NH3/85 aM 425A/1000V jest dedykowana do ochrony przewodów i odbiorników silnikowych przed zwarciami oraz przeciążeniami zwarciowymi. Sprawdza się w wymagających aplikacjach przemysłowych.

• Ochrona silników elektrycznych o dużym prądzie rozruchowym (np. pompy, wentylatory, sprężarki).
• Zabezpieczanie rozdzielnic głównych i podrozdzielni w zakładach produkcyjnych.
• Stosowanie w stacjach transformatorowych oraz układach napędowych średniego napięcia obniżonego do 1000 V.
• Wymiana istniejących wkładek w starszych instalacjach na nową, certyfikowaną wkładkę o charakterystyce silnikowej.

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może wykonywać wyłącznie osoba posiadająca odpowiednie uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odciążony. Wkładkę należy umieścić w dedykowanej podstawie bezpiecznikowej NH3/85 zgodnej z jej rozmiarem. Przekrój przewodów przyłączeniowych oraz moment dokręcania zacisków w podstawie dobierz zgodnie z dokumentacją producenta podstawy. Regularnie sprawdzaj stan wkładki i nie używaj uszkodzonych lub przepalonych elementów – wymień je na nowe o takich samych parametrach.

FAQ

• Do czego służy charakterystyka aM? Charakterystyka aM (silnikowa) jest zaprojektowana do zabezpieczania obwodów silnikowych. Wytrzymuje prądy rozruchowe (często 5–7 razy wyższe od znamionowego) bez zbędnego wyzwalania, a w przypadku zwarcia przerywa obwód bardzo szybko, chroniąc silnik i przewody.
• Jakie jest napięcie znamionowe tej wkładki? Napięcie znamionowe wynosi 1000 V AC. Dzięki temu wkładkę można stosować w instalacjach przemysłowych o podwyższonym napięciu, gdzie typowe bezpieczniki 500–690 V byłyby niewystarczające.
• W jakiej podstawie bezpiecznikowej montować wkładkę NH3/85? Wkładka jest przeznaczona do podstaw bezpiecznikowych NH o wielkości 3/85 (NH3). Przed montażem sprawdź zgodność wymiarową i parametry prądowe podstawy.
