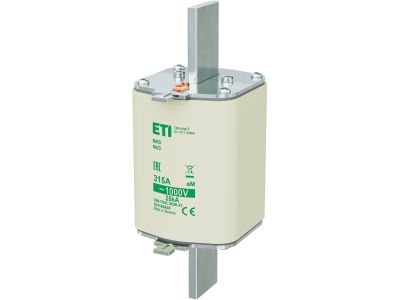

Wkładka bezpiecznikowa (topikowa) NH3/85 315A aM 1000V silnikowa | 004186436 Eti

Alternatywny kod produktu: NH3 aM 315A/1000V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH3/85 o prądzie znamionowym 315 A i napięciu 1000 V AC przeznaczona jest do zabezpieczania obwodów silnikowych. Dzięki charakterystyce aM (silnikowej) doskonale radzi sobie z wysokimi prądami rozruchowymi silników, nie powodując zbędnych wyłączeń. Symbol katalogowy: 004186436.

• Prąd znamionowy 315 A: Zapewnia skuteczną ochronę silników o dużym poborze prądu przed skutkami przeciążeń i zwarć, bez ryzyka nadmiernego nagrzewania się wkładki.
• Napięcie znamionowe 1000 V AC: Dedykowana do instalacji przemysłowych wysokiego napięcia, gwarantuje bezpieczne odłączanie nawet w trudnych warunkach sieciowych.
• Charakterystyka aM (silnikowa): Przystosowana do prądów rozruchowych silników – wytrzymuje krótkotrwałe przeciążenia, zapewniając selektywność i ciągłość pracy.
• Wielkość NH3/85: Kompatybilna z podstawami bezpiecznikowymi NH3, umożliwia szybką wymianę i łatwą identyfikację w rozdzielnicach przemysłowych.
• Wykonanie topikowe (wkładka): Prosta i niezawodna konstrukcja, nie wymaga konserwacji, a przepalony element jest widoczny – ułatwia diagnostykę.

Zgodność z Normami

Wkładka spełnia wymagania obowiązujących norm europejskich (seria IEC/EN 60269) oraz posiada certyfikację CE. Zastosowano materiały zapewniające bezpieczną pracę w temperaturach i warunkach typowych dla rozdzielnic przemysłowych.

Zastosowanie

Wkładka bezpiecznikowa NH3/85 aM 315A jest przeznaczona przede wszystkim do zabezpieczania silników elektrycznych w instalacjach przemysłowych i komercyjnych.

• Zabezpieczanie silników asynchronicznych trójfazowych o dużych prądach rozruchowych (np. pompy, wentylatory, sprężarki).
• Ochrona obwodów odbiorników o charakterystyce silnikowej w rozdzielnicach głównych i podrozdzielniach przemysłowych.
• Stosowanie w układach, gdzie wymagana jest selektywność z wyłącznikami nadprądowymi i stycznikami.
• Jako bezpiecznik zapasowy w instalacjach wysokiego napięcia (do 1000 V) w halach produkcyjnych, magazynach i obiektach użyteczności publicznej.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej mogą być wykonywane wyłącznie przez personel z uprawnieniami SEP (do 1 kV lub powyżej w zależności od instalacji). Przed jakimikolwiek pracami bezwzględnie odłącz napięcie i upewnij się o braku napięcia na zaciskach. Wkładkę należy osadzić w dedykowanej podstawie bezpiecznikowej NH3/85 zgodnie z dokumentacją producenta. Przekrój przewodów przyłączeniowych dobierz do prądu znamionowego obwodu (315 A) oraz warunków środowiskowych.

FAQ

• Czy wkładka nadaje się do zabezpieczania silników o dużym prądzie rozruchowym? Tak, charakterystyka aM (silnikowa) została zaprojektowana właśnie do tego celu – wytrzymuje krótkotrwałe przeciążenia rozruchowe bez zadziałania.
• Jaka jest różnica między wkładką aM a gG? Wkładki aM są przeznaczone do zabezpieczania silników (dopuszczają chwilowe przeciążenia), natomiast gG to wkładki ogólnego przeznaczenia do zabezpieczania kabli i odbiorników o stałym obciążeniu.
• Czy wkładka jest łatwa do zidentyfikowania po przepaleniu? Tak, wkładki topikowe mają widoczny wskaźnik przepalenia (trzpień lub okienko kontrolne), co ułatwia szybką diagnostykę i wymianę.
