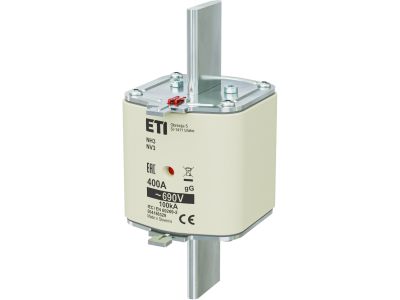

Wkładka bezpiecznikowa (topikowa) NH3 400A gG 690V zwłoczna | 004186329 Eti

Alternatywny kod produktu: NH3 gG 400A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH3 400A gG 690V zwłoczna, oznaczona symbolem 004186329, przeznaczona jest do zabezpieczania obwodów przed przeciążeniem i zwarciem w instalacjach niskiego napięcia. Charakterystyka gG zapewnia selektywne działanie przy przepięciach roboczych.

• Prąd znamionowy 400 A: umożliwia bezpieczną ochronę obwodów o wysokim obciążeniu, np. głównych rozdzielnic przemysłowych, bez ryzyka przedwczesnego zadziałania.
• Napięcie znamionowe 690 V AC: gwarantuje niezawodną izolację i wyłączanie w sieciach o podwyższonym napięciu, typowych dla instalacji przemysłowych.
• Charakterystyka gG (zwłoczna): odporna na krótkotrwałe przeciążenia rozruchowe, idealna do zabezpieczania silników, transformatorów i odbiorników o dużym prądzie rozruszania.
• Wielkość NH3: zgodna z wymiarami standardowych podstaw bezpiecznikowych NH3, co ułatwia montaż i wymianę w istniejących rozdzielnicach.
• Wysoka zdolność wyłączania prądów zwarciowych: zapewnia szybkie i bezpieczne przerwanie obwodu w przypadku zwarcia, minimalizując ryzyko uszkodzenia urządzeń.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących bezpieczników topikowych (seria IEC/EN 60269) oraz posiada certyfikat CE. Zastosowana charakterystyka gG odpowiada standardom ochrony ogólnego przeznaczenia.

Zastosowanie

Wkładka bezpiecznikowa NH3 gG 400A/690V znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona przed przeciążeniem i zwarciem w sieciach niskiego napięcia.

• Zabezpieczanie głównych obwodów rozdzielnic przemysłowych i budynków użyteczności publicznej.
• Ochrona silników elektrycznych, transformatorów i innych urządzeń o charakterystyce rozruchowej.
• Stosowanie w układach zasilania maszyn i linii produkcyjnych wymagających selektywności zabezpieczeń.
• Wymiana zużytych wkładek w istniejących instalacjach NH3 w szafach rozdzielczych.

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może przeprowadzać wyłącznie wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie od obwodu. Wkładkę należy umieścić w odpowiedniej podstawie bezpiecznikowej NH3 (zgodnej z wymiarami NH3). Przekroje przewodów przyłączeniowych oraz moment dokręcania śrub podstawy należy dobierać zgodnie z dokumentacją producenta danego osprzętu.

FAQ

• Czy wkładka bezpiecznikowa posiada optyczną sygnalizację zadziałania (wskaźnik przepalenia)? W zależności od wariantu produkcyjnego niektóre wkładki NH3 wyposażone są we wskaźnik przepalenia. W danych produktu nie podano informacji o sygnalizacji – należy to potwierdzić na podstawie oznaczeń na obudowie lub w karcie katalogowej dostarczonej przez producenta.
• Jaki jest stopień ochrony IP samej wkładki? Wkładka bezpiecznikowa jako element wymienny nie posiada własnego stopnia ochrony IP. Ochrona przed dotykiem i ciałami stałymi zależy od podstawy bezpiecznikowej, w której jest zamontowana – zazwyczaj zapewnia ona co najmniej IP20 w rozdzielnicy.
• Czy wkładkę można stosować w obwodach prądu stałego (DC)? Dane katalogowe podają napięcie znamionowe 690 V AC. Nie deklarowano parametrów dla prądu stałego. Stosowanie w obwodach DC wymaga odrębnej weryfikacji charakterystyki wyłączania i napięcia – nie jest zalecane bez potwierdzenia przez producenta.
