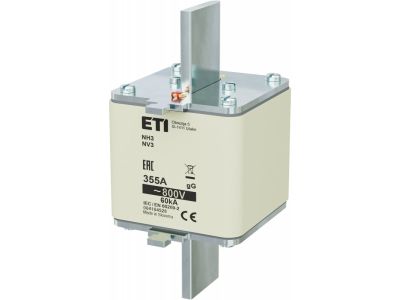

Wkładka bezpiecznikowa (topikowa) NH3 355A gG 800V Fotowoltaika - PV | 004184528 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH3 355A gG 8600V (topikowa) przeznaczona do ochrony obwodów prądu stałego w instalacjach fotowoltaicznych. Charakterystyka zwłoczna gG zapewnia selektywność zabezpieczeń, minimalizując ryzyko fałszywych wyzwoleń przy krótkotrwałych przeciążeniach. Napięcie znamionowe 800V DC pozwala na stosowanie w systemach PV o wysokim napięciu roboczym.

• Napięcie znamionowe 800V DC: Zapewnia niezawodną ochronę obwodów fotowoltaicznych o wysokim napięciu roboczym, typowym dla dużych instalacji PV.
• Charakterystyka zwłoczna gG: Precyzyjna selektywność zabezpieczeń – chroni przewody i komponenty PV przed przeciążeniami, reagując z opóźnieniem na krótkotrwałe szczyty prądowe.
• Prąd znamionowy 355A: Wysoka zdolność wyłączania prądów zwarciowych, zapewniająca skuteczną ochronę obwodów DC w instalacjach fotowoltaicznych.
• Klasa rozmiaru NH3: Uniwersalna kompatybilność z podstawami bezpiecznikowymi NH3, szeroko stosowanymi w instalacjach elektrycznych i fotowoltaicznych.
• Zastosowanie w fotowoltaice: Specjalnie zaprojektowana do ochrony stringów solarnych, falowników oraz przewodów DC w systemach PV.

Zgodność z Normami

Wkładka spełnia wymagania normy PN-EN 60269-6 dotyczącej bezpieczników do zastosowań w instalacjach fotowoltaicznych. Posiada oznaczenie CE oraz jest zgodna z dyrektywami unijnymi dotyczącymi bezpieczeństwa wyrobów elektrycznych.

Zastosowanie

Wkładka bezpiecznikowa NH3 355A gG 800V znajduje zastosowanie w ochronie obwodów prądu stałego w instalacjach fotowoltaicznych oraz innych aplikacjach DC o wysokim napięciu.

• Ochrona stringów solarnych przed przeciążeniami i zwarciami w instalacjach PV.
• Zabezpieczenie falowników i innych komponentów DC w systemach fotowoltaicznych.
• Ochrona przewodów DC w instalacjach o napięciu do 800V.
• Stosowanie w rozdzielnicach DC oraz szafach ochronnych systemów PV.

Wskazówki Montażowe

Montaż wkładki powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie DC. Zawsze dobieraj wkładkę o odpowiednim prądzie znamionowym dostosowanym do parametrów chronionego obwodu. Wkładkę należy montować w dedykowanej podstawie bezpiecznikowej NH3, zwracając uwagę na prawidłowe osadzenie i dokręcenie. Po montażu należy przeprowadzić testy izolacji i ciągłości obwodu zgodnie z obowiązującymi procedurami. Regularnie sprawdzaj stan wkładki i podstawy pod kątem ewentualnych uszkodzeń lub oznak przegrzania.

FAQ

• Czy wkładka NH3 355A gG 800V nadaje się do ochrony falowników PV? Tak, charakterystyka zwłoczna gG oraz napięcie 800V DC czynią ją odpowiednią do ochrony falowników i innych komponentów DC w systemach fotowoltaicznych.
• Jaka jest maksymalna zdolność wyłączania wkładki? Maksymalna zdolność wyłączania nie została podana w danych produktu – zaleca się sprawdzenie dokumentacji technicznej lub karty katalogowej producenta.
• Czy wkładka jest kompatybilna z podstawami NH3 w instalacjach AC? Tak, wkładki NH3 są uniwersalne i mogą być stosowane zarówno w obwodach AC, jak i DC, jednak w instalacjach fotowoltaicznych zaleca się stosowanie ich wyłącznie w obwodach DC.
