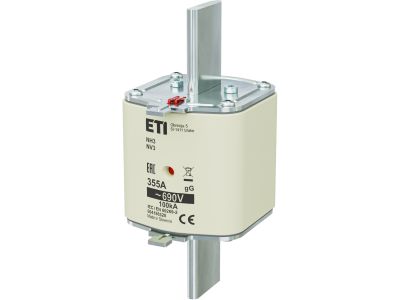

Wkładka bezpiecznikowa (topikowa) NH3 355A gG 690V zwłoczna | 004186328 Eti

Alternatywny kod produktu: NH3 gG 355A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH3 gG o prądzie znamionowym 355 A i napięciu 690 V AC, oznaczona symbolem 004186328. Przeznaczona do zabezpieczania obwodów przed skutkami przeciążeń i zwarć. Charakterystyka zwłoczna (gG) zapewnia selektywność w systemach dystrybucji energii oraz ochronę przewodów i kabli w instalacjach przemysłowych.

• Prąd znamionowy 355 A: umożliwia zabezpieczenie obwodów o dużym obciążeniu, np. głównych rozdzielnic lub odbiorników przemysłowych.
• Napięcie znamionowe 690 V AC: zapewnia bezpieczną pracę w instalacjach o podwyższonym napięciu, typowych dla zakładów produkcyjnych i energetyki.
• Charakterystyka zwłoczna gG: gwarantuje ochronę przewodów przed przeciążeniem przy jednoczesnej selektywności z wyłącznikami nadprądowymi, minimalizując ryzyko niepotrzebnych wyłączeń.
• Rozmiar NH3: pasuje do standardowych podstaw bezpiecznikowych NH3, co ułatwia szybką wymianę i unifikację w rozdzielnicach.
• Wysoka zdolność wyłączania (zgodnie z normą): skutecznie przerywa prądy zwarciowe, chroniąc dalsze elementy instalacji (parametr potwierdzony w dokumentacji technicznej producenta).

Zgodność z Normami

Wkładka bezpiecznikowa jest zgodna z europejskimi normami dotyczącymi bezpieczników topikowych niskiego napięcia (seria IEC/EN 60269). Posiada certyfikat CE, co potwierdza spełnienie wymogów Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności.

Zastosowanie

Wkładka NH3 gG 355 A znajduje zastosowanie przede wszystkim w przemysłowych i komercyjnych systemach rozdziału energii elektrycznej, gdzie wymagana jest niezawodna ochrona oraz selektywność.

• Zabezpieczanie obwodów głównych w rozdzielnicach nn (np. w halach produkcyjnych, centrach danych).
• Ochrona kabli zasilających przed przeciążeniem i zwarciem w instalacjach o dużym przekroju przewodów.
• Stosowanie jako zabezpieczenie przedlicznikowe w stacjach transformatorowych i złączach kablowych.
• Element systemów selektywnego wyłączania – charakterystyka zwłoczna pozwala na koordynację z wyłącznikami nadprądowymi w dalszych odcinkach instalacji.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Wkładkę należy umieścić w odpowiedniej podstawie bezpiecznikowej typu NH3, zgodnej z jej rozmiarem mechanicznym. Przed montażem sprawdzić stan styków podstawy oraz dokręcić wszystkie połączenia śrubowe z momentem określonym w dokumentacji producenta. Przekrój przewodów doprowadzających musi być dobrany do prądu znamionowego 355 A. Po zamontowaniu sprawdzić brak napięcia na zaciskach odbiorczych przed załączeniem.

FAQ

• Czy wkładka o charakterystyce gG nadaje się do ochrony silników elektrycznych? Nie – charakterystyka gG (zwłoczna) jest przeznaczona do ochrony przewodów i kabli. Do silników należy stosować wkładki o charakterystyce gM lub odpowiednie wyłączniki silnikowe, które uwzględniają prąd rozruchowy.
• Jakie jest napięcie znamionowe tej wkładki? Napięcie znamionowe wynosi 690 V AC. Można ją stosować w instalacjach o niższym napięciu (np. 400 V), ale nie wolno przekraczać wartości 690 V.
• Czy wkładka posiada oznaczenie stopnia ochrony (IP)? Stopień ochrony dotyczy całego zestawu (podstawy i obudowy). Sama wkładka nie ma stopnia IP – parametr ten określa się dla kompletnego osprzętu bezpiecznikowego. Podstawy NH3 w rozdzielnicach zamkniętych zapewniają zwykle IP20 lub wyższy w zależności od obudowy.
