Wkładka bezpiecznikowa (topikowa) NH3 350A gR 690V ultraszybka | 004725222 Eti

Alternatywny kod produktu: M3UQ2/350A/690V

Opis i Kluczowe Cechy

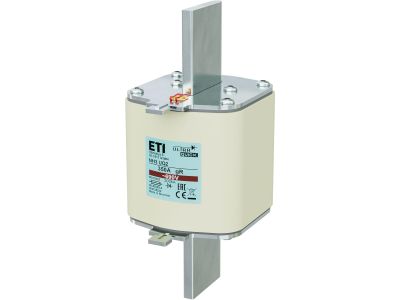

Wkładka bezpiecznikowa (topikowa) NH3 o prądzie znamionowym 350 A i napięciu 690 V AC, charakteryzująca się ultraszybkim działaniem w klasie gR. Przeznaczona do niezawodnej ochrony półprzewodników w obwodach energoelektronicznych. Numer katalogowy: 004725222.

• Prąd znamionowy 350 A: Zapewnia bezpieczne zabezpieczenie obwodów o dużym obciążeniu, minimalizując ryzyko przegrzania i uszkodzenia elementów półprzewodnikowych.
• Napięcie znamionowe 690 V AC: Odpowiednia izolacja i wytrzymałość dielektryczna dla przemysłowych instalacji niskiego napięcia.
• Charakterystyka gR (ultraszybka): Błyskawiczne wyłączanie prądów zwarciowych, chroniące wrażliwe układy tyrystorów, diod i tranzystorów przed przepięciami i termicznym przeciążeniem.
• Rozmiar NH3: Kompatybilność z podstawami bezpiecznikowymi w standardzie NH3, ułatwiająca wymianę i montaż w rozdzielnicach przemysłowych.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i posiada oznaczenie CE. Zgodność z dyrektywami niskonapięciowymi zapewnia bezpieczną eksploatację w instalacjach przemysłowych i energetycznych.

Zastosowanie

Wkładka bezpiecznikowa NH3 gR 350 A/690 V dedykowana jest do ochrony energoelektronicznych układów, w których wymagane jest ultraszybkie odcięcie prądu zwarciowego.

• Zabezpieczenie falowników i przekształtników częstotliwości w napędach przemysłowych.
• Ochrona prostowników i zasilaczy impulsowych w systemach UPS oraz ładowarkach.
• Bezpiecznikowanie obwodów półprzewodnikowych w sterownikach PLC i zasilaczach DC.
• Stosowanie w rozdzielnicach głównych oraz szafach sterowniczych w energetyce i automatyce budynkowej.

Wskazówki Montażowe

Montaż oraz wymianę wkładki bezpiecznikowej może przeprowadzać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do pracy bezwzględnie odłącz napięcie i upewnij się, że obwód jest odizolowany od źródła zasilania. Wkładkę należy instalować w podstawie bezpiecznikowej zgodnej z rozmiarem NH3, z zachowaniem prawidłowego kierunku przepływu prądu. Przekrój przewodów przyłączeniowych należy dobrać do prądu znamionowego 350 A zgodnie z obowiązującymi normami. Moment dokręcania śrub podstawy stosuj według dokumentacji producenta. Po zamontowaniu sprawdź poprawność styku oraz brak uszkodzeń mechanicznych.

FAQ

• Czy wkładka nadaje się do zabezpieczania obwodów prądu stałego? Dane katalogowe dotyczą napięcia przemiennego 690 V AC. Stosowanie w obwodach DC wymaga dodatkowej weryfikacji – brak danych producenta o parametrach DC, dlatego nie zalecamy używania w aplikacjach prądu stałego bez potwierdzenia.
• Jaki jest czas zadziałania wkładki gR? Charakterystyka gR zapewnia bardzo szybkie wyłączanie prądów zwarciowych (rzędu milisekund), co jest kluczowe dla ochrony półprzewodników. Dokładne wartości czasowo-prądowe znajdują się w dokumentacji technicznej producenta.
• Jakie są wymiary wkładki w rozmiarze NH3? Wkładki NH3 mają znormalizowane wymiary (np. długość, średnica), co gwarantuje kompatybilność z podstawami tego samego standardu. Konkretne wymiary produktu należy sprawdzić w karcie katalogowej – dane te nie zostały podane w niniejszym opisie.
