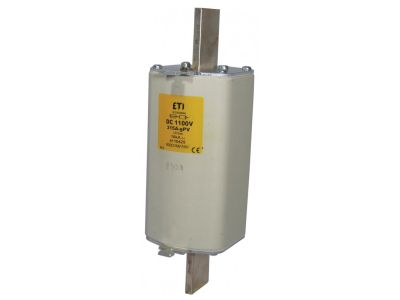

Wkładka bezpiecznikowa (topikowa) NH2XL/K 200A gR 1100V DC ultraszybka / Z wybijakiem | 004110555 Eti

Alternatywny kod produktu: M2XL gR 200A/1100V-K DC

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH2XL/K o symbolu 004110555 to ultraszybki bezpiecznik prądu stałego o charakterystyce gR, przeznaczony do ochrony półprzewodników. Zaprojektowana do pracy w obwodach DC o napięciu znamionowym 1100 V i prądzie 200 A, gwarantuje szybkie odcięcie prądu w przypadku zwarcia lub przeciążenia, chroniąc wrażliwe elementy elektroniczne przed uszkodzeniem. Wyposażona w wybijak umożliwiający zdalną sygnalizację zadziałania.

• Prąd znamionowy 200 A: Odpowiedni do obwodów o dużym obciążeniu, zapewnia bezpieczną pracę instalacji DC bez ryzyka przegrzania styków (w podstawie).
• Napięcie znamionowe 1100 V DC: Przeznaczona do instalacji fotowoltaicznych, trakcyjnych i przemysłowych o podwyższonym napięciu stałym.
• Charakterystyka gR (ultraszybka): Błyskawiczne wyłączenie prądów zwarciowych i przeciążeniowych, chroniące diody, tranzystory i inne półprzewodniki.
• Z wybijakiem: Mechanizm sygnalizacyjny umożliwia zdalne wykrycie zadziałania bezpiecznika – ułatwia diagnostykę i skraca czas przestoju.
• Wielkość NH2XL/K: Kompatybilna z podstawami bezpiecznikowymi standardu NH w rozmiarze 2XL/K (szerokość modułu zgodna z wymogami producenta).

Zgodność z Normami

Produkt został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa oraz posiada certyfikat CE. Charakterystyka gR odpowiada wymaganiom stawianym wkładkom do ochrony półprzewodników. Zalecamy montaż zgodnie z dokumentacją producenta oraz obowiązującymi przepisami.

Zastosowanie

Wkładka NH2XL/K 200A gR 1100V DC znajduje zastosowanie przede wszystkim w obwodach prądu stałego wymagających szybkiej ochrony przeciwzwarciowej i przeciążeniowej elementów półprzewodnikowych.

• Ochrona prostowników i falowników w przemysłowych układach napędowych i zasilaczach UPS.
• Zabezpieczenie łańcuchów fotowoltaicznych w instalacjach PV – szczególnie przy napięciu systemowym do 1100 V DC.
• Ochrona tyrystorów, diod mocy i modułów IGBT w układach sterowania silników i przetwornic.
• Stosowana w rozdzielnicach prądu stałego w budynkach komercyjnych i przemysłowych, gdzie wymagana jest szybka selektywność wyłączania.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej może być wykonywany wyłącznie przez wykwalifikowany personel z odpowiednimi uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód nie jest pod napięciem. Wkładkę montować w dedykowanej podstawie bezpiecznikowej NH2XL/K zamontowanej na szynie TH35 (DIN). Przekrój przewodów przyłączeniowych dobrać do prądu znamionowego 200 A oraz spodziewanego prądu zwarciowego. Moment dokręcania śrub stykowych stosować zgodnie z dokumentacją techniczną producenta. Nie wolno przekraczać parametrów znamionowych – stosować wyłącznie w obwodach DC o napięciu ≤1100 V.

FAQ

• Do czego służy wybijak w tej wkładce? Wybijak to mechanizm sygnalizacyjny – w momencie zadziałania bezpiecznika wysuwa się, umożliwiając aktywację styku pomocniczego (np. dla układu sygnalizacji lub sterowania) lub wizualne potwierdzenie przepalenia.
• Czy bezpiecznik nadaje się do ochrony półprzewodników? Tak, charakterystyka gR (ultraszybka) jest specjalnie przeznaczona do ochrony elementów półprzewodnikowych, takich jak diody, tyrystory, tranzystory IGBT. Zapewnia wyłączenie w czasie krótszym niż standardowe bezpieczniki gL/gG.
• Jaka jest różnica między NH2 a NH2XL/K? Oznaczenie NH2XL/K informuje o konkretnym rozmiarze obudowy i rozstawie styków, dedykowanym do podstaw o większej obciążalności prądowej. Wkładka ta jest kompatybilna wyłącznie z podstawami oznaczonymi jako NH2XL/K – przed montażem należy sprawdzić zgodność z dokumentacją.
