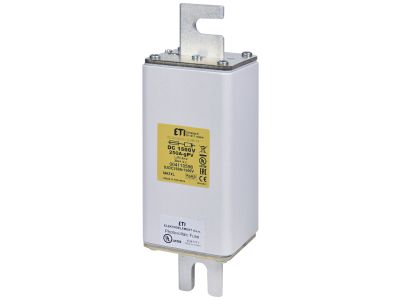

Wkładka bezpiecznikowa (topikowa) NH2XL 250A gPV 1500V DC UL Fotowoltaika - PV | 004110567 Eti

Alternatywny kod produktu: M2XL gPV 250A/1500V DC

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH2XL o prądzie znamionowym 250 A i napięciu znamionowym 1500 V DC, przeznaczona do ochrony instalacji fotowoltaicznych. Kategoria gPV (ochrona paneli PV) zapewnia szybkie i skuteczne odcięcie obwodu w przypadku przeciążenia lub zwarcia, minimalizując ryzyko uszkodzenia modułów. Certyfikowana UL, co potwierdza wysokie standardy bezpieczeństwa. Symbol katalogowy: 004110567.

• Prąd znamionowy 250 A: Umożliwia bezpieczną pracę w obwodach DC o znacznym obciążeniu, typowych dla dużych instalacji fotowoltaicznych.
• Napięcie znamionowe 1500 V DC: Kompatybilność z nowoczesnymi systemami PV o podwyższonym napięciu, redukująca straty przesyłowe i koszty okablowania.
• Kategoria gPV (wymagania UL): Zoptymalizowana charakterystyka wyłączania do ochrony paneli fotowoltaicznych przed zwarciem i przepięciami odwrotnymi.
• Certyfikat UL: Gwarancja zgodności z rygorystycznymi normami bezpieczeństwa dla urządzeń ochronnych w instalacjach DC.
• Obudowa NH2XL: Standardowa wielkość wkładki ułatwiająca montaż w pasujących podstawach bezpiecznikowych oraz wymianę w istniejących rozdzielnicach.

Zgodność z Normami

Wkładka posiada certyfikat UL (Underwriters Laboratories), potwierdzający zgodność z amerykańskimi wymaganiami bezpieczeństwa dla bezpieczników stosowanych w instalacjach fotowoltaicznych. Produkt spełnia również wymogi dyrektyw unijnych (oznaczenie CE) oraz ogólne standardy jakości dla aparatury ochronnej DC.

Zastosowanie

Wkładka NH2XL gPV przeznaczona jest wyłącznie do ochrony obwodów prądu stałego w systemach fotowoltaicznych. Sprawdza się w następujących scenariuszach:

• Ochrona stringów paneli PV przed skutkami zwarć i przeciążeń – w rozdzielnicach stałoprądowych (DC).
• Zabezpieczenie przewodów i złączy w instalacjach o napięciu do 1500 V DC.
• Stosowanie w kombinowanych układach PV z inwerterami centralnymi lub łańcuchowymi (stringowymi).
• Wymiana wkładek w istniejących podstawach bezpiecznikowych NH2XL bez konieczności modyfikacji szafy.

Wskazówki Montażowe

Montaż i wymianę wkładki może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia DC od rozdzielnicy. Wkładkę należy umieścić w odpowiedniej podstawie bezpiecznikowej typu NH2XL, zgodnie z dokumentacją producenta podstawy. Przekrój przewodów przyłączeniowych dobrać do maksymalnego prądu obwodu (nie mniejszy niż 250 A). Przed uruchomieniem sprawdzić stan styku i pewność osadzenia wkładki. Nie dotykać elementów przewodzących pod napięciem.

FAQ

• Co oznacza kategoria gPV? gPV to oznaczenie według UL dla bezpieczników przeznaczonych do ochrony paneli fotowoltaicznych. Charakteryzuje się zdolnością do szybkiego wyłączania prądów zwarciowych oraz odpornością na prądy wsteczne, co jest kluczowe w instalacjach PV.
• Czy mogę użyć tej wkładki w obwodzie prądu przemiennego (AC)? Nie, wkładka została zaprojektowana wyłącznie do pracy w obwodach prądu stałego (DC) o napięciu do 1500 V. Stosowanie w AC może prowadzić do nieprawidłowego działania i utraty gwarancji.
• Jaki jest stopień ochrony (IP) samej wkładki? Stopień ochrony wkładki zależy od zastosowanej podstawy bezpiecznikowej i obudowy. Sama wkładka nie ma przypisanego IP – montując ją w rozdzielnicy wewnątrz budynku, należy zadbać o odpowiednią obudowę zgodnie z warunkami środowiskowymi instalacji.
