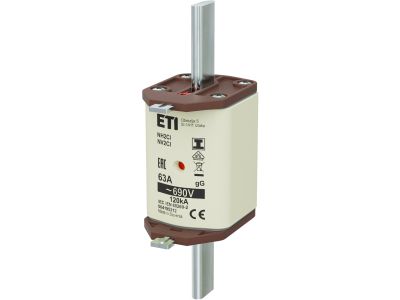

Wkładka bezpiecznikowa (topikowa) NH2C/I 63A gG 690V zwłoczna / Zaczepy izolowane | 004195312 Eti

Alternatywny kod produktu: NH2C/I gG 63A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH2C/I to element zabezpieczający obwody elektryczne przed przeciążeniem i zwarciem. Dzięki charakterystyce gG (zwłocznej) zapewnia selektywność w obwodach o dużych prądach rozruchowych, a prąd znamionowy 63 A przy napięciu 690 V pozwala bezpiecznie pracować w instalacjach przemysłowych o znacznym obciążeniu. Wyposażona w zaczepy izolowane, co podnosi bezpieczeństwo podczas wymiany wkładki.

• Prąd znamionowy 63 A: Umożliwia bezpieczną pracę w obwodach o dużym obciążeniu, minimalizując ryzyko przegrzania i uszkodzenia izolacji.
• Napięcie znamionowe 690 V: Przeznaczona do pracy w układach sieciowych o podwyższonym napięciu, typowych dla przemysłu.
• Charakterystyka gG (zwłoczna): Wytrzymuje krótkotrwałe przeciążenia, idealna do zabezpieczania obwodów z silnikami, transformatorami i innymi odbiornikami o dużym prądzie rozruchowym.
• Zaczepy izolowane: Zwiększają bezpieczeństwo podczas wymiany wkładki – eliminują ryzyko przypadkowego kontaktu z częściami pod napięciem.
• Standardowy rozmiar NH2: Kompatybilna z typowymi podstawami bezpiecznikowymi NH2, co ułatwia montaż i wymianę w istniejących rozdzielnicach.

Zgodność z Normami

Wkładka została zaprojektowana zgodnie z europejskimi normami bezpieczeństwa oraz standardem DIN. Posiada certyfikat CE. Dokładne numery norm producent podaje w dokumentacji technicznej produktu.

Zastosowanie

Wkładka topikowa NH2C/I gG sprawdza się w instalacjach wymagających niezawodnej ochrony zwarciowej i przeciążeniowej. Szczególnie polecana do:

• Zabezpieczania obwodów sterowania silnikami elektrycznymi, sprężarkami, pompami i wentylatorami.
• Ochrony odbiorników przemysłowych o charakterze indukcyjnym i pojemnościowym, gdzie występują prądy rozruchowe.
• Tworzenia selektywnych układów zabezpieczeń w rozdzielnicach głównych i podrozdzielnicach.
• Zastosowań w automatyce budynkowej i maszynach produkcyjnych wymagających bezpieczeństwa na poziomie 690 V.

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia i upewnieniu się, że obwód nie jest obciążony. Wkładkę należy instalować w dedykowanej podstawie bezpiecznikowej typu NH2, zgodnie z dokumentacją producenta. Przekrój przewodów przyłączeniowych powinien być dobrany do prądu znamionowego 63 A oraz warunków zwarciowych w instalacji. Przed wymianą sprawdzić, czy nowa wkładka ma ten sam prąd i charakterystykę.

FAQ

• Jaka jest różnica między wkładką gG a aM? Wkładka gG (zwłoczna) jest przeznaczona do ochrony ogólnego zastosowania (General purpose) – wytrzymuje krótkotrwałe przeciążenia, np. przy rozruchu silników. Wkładka aM (Accompanying Motor) jest jeszcze bardziej zwłoczna i służy wyłącznie do zabezpieczania obwodów silnikowych. Charakterystyka gG jest uniwersalna.
• Czy zaczepy są izolowane w całej długości? Zaczepy izolowane (w materiałach wkładki NH2C/I) są wykonane z izolowanego materiału, co zapobiega przypadkowemu zwarciu przy wymianie – nie wymagają dodatkowych osłon.
• Jaki jest stopień ochrony wkładki? Stopień ochrony zależy od zastosowanej podstawy i osłony. Sama wkładka nie ma własnego IP – należy montować ją w osprzęcie zapewniającym wymagane zabezpieczenie przed dotykiem (np. IP20).
