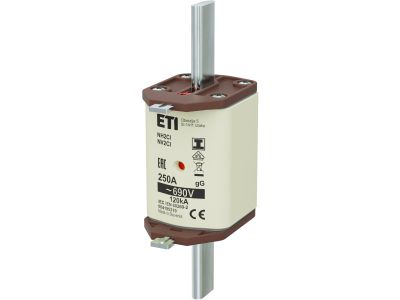

Wkładka bezpiecznikowa (topikowa) NH2C/I 250A gG 690V zwłoczna / Zaczepy izolowane | 004195319 Eti

Alternatywny kod produktu: NH2C/I gG 250A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH2C/I 250A gG 690V zwłoczna z zaczepami izolowanymi (symbol 004195319) to wysokoprądowy element zabezpieczający przeznaczony do ochrony obwodów przed skutkami przeciążeń i zwarć. Dzięki prądowi znamionowemu 250A sprawdza się w instalacjach o dużym obciążeniu, a napięcie 690V umożliwia pracę w układach trójfazowych o podwyższonym napięciu. Charakterystyka gG (zwłoczna) zapewnia selektywność i odporność na krótkotrwałe prądy rozruchowe.

• Prąd znamionowy 250A: bezpieczna praca w obwodach o znacznym obciążeniu bez ryzyka przegrzania wkładki.
• Napięcie znamionowe 690V AC: możliwość stosowania w instalacjach przemysłowych o wyższym napięciu trójfazowym.
• Charakterystyka gG (zwłoczna): skuteczna ochrona przewodów i kabli przed przeciążeniem i zwarciem, z dopuszczeniem prądów rozruchowych silników.
• Wielkość NH2C/I: zgodność z systemem bezpieczników NH, łatwa wymiana w podstawach bezpiecznikowych.
• Zaczepy izolowane: bezpieczny montaż i wymiana bez ryzyka dotknięcia części przewodzących – zwiększone bezpieczeństwo personelu.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Zgodność z powszechnie stosowanymi standardami DIN dla bezpieczników NH gwarantuje kompatybilność z typowymi rozdzielnicami i podstawami bezpiecznikowymi.

Zastosowanie

Wkładka bezpiecznikowa NH2C/I 250A gG znajduje zastosowanie w rozdzielnicach głównych, tablicach rozdzielczych i szafach sterowniczych w obiektach przemysłowych oraz komercyjnych.

• Ochrona kabli zasilających w obwodach o dużym poborze prądu.
• Zabezpieczenie silników elektrycznych i innych odbiorników o charakterystyce rozruchowej.
• Ochrona transformatorów i układów zasilania w instalacjach przemysłowych.
• Stosowanie w szafach sterowniczych jako zabezpieczenie przed zwarciem i przeciążeniem.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej mogą być wykonywane wyłącznie przez personel posiadający uprawnienia SEP, po bezwzględnym odłączeniu napięcia. Należy stosować odpowiednią podstawę bezpiecznikową zgodną z systemem NH dla wielkości NH2C/I. Przed montażem sprawdzić zgodność prądu znamionowego wkładki z obciążeniem obwodu. Wkładkę należy wsuwać do podstawy, korzystając z zaczepów izolowanych – nie dotykać metalowych części. Po wymianie sprawdzić poprawność osadzenia i docisku styków.

FAQ

• Czy zaczepy izolowane ułatwiają wymianę wkładki? Tak, zaczepy izolowane umożliwiają bezpieczne wyjmowanie wkładki bez dotykania metalowych części, co zwiększa bezpieczeństwo personelu, zwłaszcza w przypadku braku widocznych uszkodzeń.
• Do jakich obwodów przeznaczona jest wkładka o charakterystyce gG? Charakterystyka gG (zwłoczna) jest optymalna do ochrony przewodów i kabli przed przeciążeniem i zwarciem. Stosuje się ją tam, gdzie występują krótkotrwałe prądy rozruchowe, np. przy silnikach, transformatorach.
• Jakie maksymalne napięcie pracy ma ta wkładka? Napięcie znamionowe wynosi 690 V AC, co czyni ją odpowiednią do układów trójfazowych o podwyższonym napięciu, zgodnie z danymi producenta.
