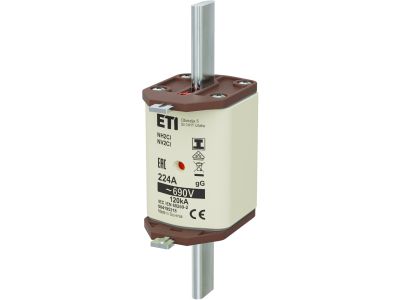

Wkładka bezpiecznikowa (topikowa) NH2C/I 224A gG 690V zwłoczna / Zaczepy izolowane | 004195318 Eti

Alternatywny kod produktu: NH2C/I gG 224A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH2C/I o prądzie znamionowym 224A i napięciu 690V AC, charakteryzująca się zwłoczną charakterystyką gG. Wyposażona w zaczepy izolowane, co zwiększa bezpieczeństwo podczas montażu i eksploatacji. Symbol katalogowy: 004195318. Przeznaczona do stosowania w podstawach bezpiecznikowych NH.

• Prąd znamionowy 224A: Zapewnia bezpieczną pracę w obwodach o dużym obciążeniu, minimalizując ryzyko przegrzania i przepaleń w instalacjach przemysłowych.
• Napięcie znamionowe 690V AC: Umożliwia stosowanie w sieciach przemysłowych o podwyższonym napięciu, zgodnie z wymaganiami wielu zakładów i infrastruktury.
• Charakterystyka gG (zwłoczna): Gwarantuje selektywną ochronę kabli i urządzeń przed przeciążeniami oraz zwarciami, z opóźnionym wyzwalaniem przy niewielkich przeciążeniach.
• Zaczepy izolowane: Zwiększają bezpieczeństwo montażu i obsługi, redukując ryzyko przypadkowego kontaktu z częściami przewodzącymi prąd.
• Wielkość NH2C/I: Pasuje do standardowych podstaw bezpiecznikowych NH, co ułatwia wymianę i modernizację istniejących rozdzielnic.

Zgodność z Normami

Wkładka spełnia wymagania europejskich norm dotyczących bezpieczników topikowych niskiego napięcia. Posiada certyfikację CE, co potwierdza jej zgodność z obowiązującymi dyrektywami w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej. Produkt przeznaczony do instalacji zgodnych z standardem DIN.

Zastosowanie

Wkładka bezpiecznikowa NH2C/I gG 224A/690V znajduje zastosowanie w przemysłowych i komercyjnych instalacjach elektrycznych, gdzie wymagana jest niezawodna ochrona przed przeciążeniami i zwarciami.

• Ochrona obwodów głównych rozdzielnic niskiego napięcia – zabezpieczenie kabli i szyn zbiorczych przed skutkami zwarć.
• Zabezpieczenie odbiorników przemysłowych o dużym poborze mocy, takich jak silniki, piece, sprężarki – charakterystyka zwłoczna pozwala uniknąć niepotrzebnych wyłączeń przy rozruchu.
• Stosowanie w sieciach 690V AC, np. w przemyśle ciężkim, energetyce, infrastrukturze komunalnej – wysoka wytrzymałość napięciowa zwiększa zakres zastosowań.
• Zabezpieczenie linii zasilających w instalacjach wymagających selektywności – możliwość dobrania wkładek o różnych charakterystykach dla zapewnienia ciągłości zasilania.

Wskazówki Montażowe

Montaż wkładki może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po wcześniejszym odłączeniu napięcia. Wkładkę należy umieszczać w dedykowanej podstawie bezpiecznikowej NH, zgodnie z instrukcją producenta. Przed montażem sprawdzić, czy parametry wkładki są zgodne z wymaganiami obwodu. Przekrój przewodów oraz moment dokręcania zacisków muszą być zgodne z dokumentacją techniczną podstawy. Po zamontowaniu należy upewnić się, że zaczepy izolowane są prawidłowo osadzone i nie ma możliwości przypadkowego zwarcia.

FAQ

• Czy wkładka nadaje się do pracy w temperaturze otoczenia powyżej 40°C? Producent nie podaje szczegółowych danych w tym zakresie – przed zastosowaniem w podwyższonej temperaturze należy skonsultować się z dokumentacją lub producentem. W standardowych warunkach wkładki NH są przystosowane do temperatur od -25°C do +55°C (należy to potwierdzić w karcie katalogowej).
• Jaki jest stopień ochrony IP samej wkładki? Wkładka bezpiecznikowa jako element wewnętrzny nie posiada własnego stopnia ochrony IP. Ochrona przed pyłem i wilgocią zależy od zastosowanej podstawy bezpiecznikowej i obudowy rozdzielnicy. Zazwyczaj dla aparatury montowanej wewnątrz rozdzielnic przyjmuje się minimalnie IP20.
• Czy wkładka ma sygnalizację przepalenia? Nie. Standardowa wkładka NH2C/I nie posiada wbudowanego wskaźnika przepalenia. Do monitorowania stanu wkładek można stosować dodatkowe wyłączniki różnicowoprądowe lub czujniki w obwodzie.
