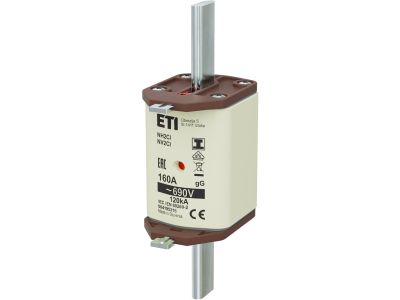

Wkładka bezpiecznikowa (topikowa) NH2C/I 160A gG 690V zwłoczna / Zaczepy izolowane | 004195316 Eti

Alternatywny kod produktu: NH2C/I gG 160A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH2C/I, zwłoczna, o prądzie znamionowym 160A i napięciu 690V, wyposażona w zaczepy izolowane (symbol: 004195316). Przeznaczona do profesjonalnych instalacji elektroenergetycznych, zapewnia niezawodną ochronę przeciążeniową i zwarciową w obwodach o dużym poborze mocy. Zastosowanie charakterystyki gG (zwłocznej) umożliwia bezpieczne przepięcia rozruchowe odbiorników indukcyjnych, a izolowane zaczepy podnoszą poziom bezpieczeństwa podczas montażu i eksploatacji.

• Prąd znamionowy 160 A: gwarantuje skuteczną ochronę w obwodach o znacznym obciążeniu, bez ryzyka nieuzasadnionego zadziałania w warunkach normalnej pracy.
• Napięcie znamionowe 690 V: umożliwia stosowanie w sieciach trójfazowych niskiego napięcia, w tym w przemysłowych rozdzielnicach głównych.
• Charakterystyka gG (zwłoczna): zapewnia selektywność zabezpieczeń i odporność na prądy rozruchowe silników, transformatorów oraz innych odbiorników o charakterze indukcyjnym.
• Zaczepy izolowane: zwiększają bezpieczeństwo obsługi – redukują ryzyko przypadkowego kontaktu z częściami pod napięciem podczas wymiany wkładki.
• Wykonanie NH2C/I: standardowa wielkość NH2 (kompatybilna z podstawami NH2), co ułatwia integrację w istniejących rozdzielnicach.

Zgodność z Normami

Wkładka bezpiecznikowa została zaprojektowana i wyprodukowana zgodnie z obowiązującymi normami europejskimi oraz posiada oznakowanie CE. Spełnia wymagania dotyczące bezpieczeństwa i niezawodności stawiane aparaturze zabezpieczeniowej stosowanej w instalacjach niskiego napięcia.

Zastosowanie

Dzięki uniwersalnej charakterystyce gG i wysokiej wydajności prądowej, wkładka NH2C/I znajduje szerokie zastosowanie w:

• Zabezpieczaniu obwodów odpływowych w przemysłowych rozdzielnicach głównych i podrozdzielniach.
• Ochronie linii kablowych, szynoprzewodów oraz odbiorników o stałym obciążeniu (np. piece grzewcze, oświetlenie przemysłowe).
• Zabezpieczaniu silników elektrycznych i transformatorów przed skutkami zwarć i przeciążeń, z zachowaniem selektywności.
• Automatyce budynkowej i infrastrukturze technicznej, gdzie wymagana jest niezawodność i łatwa wymiana bezpiecznika.

Wskazówki Montażowe

Wkładkę bezpiecznikową może montować wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Należy stosować wyłącznie podstawy bezpiecznikowe odpowiednie dla wielkości NH2, zgodne z aktualną dokumentacją producenta. Przekrój przewodów doprowadzających musi być dobrany do prądu znamionowego zabezpieczenia (160 A) oraz warunków środowiskowych. Moment dokręcania śrub w podstawie – według dokumentacji producenta. Przed przystąpieniem do prac upewnij się, że obwód jest odłączony od źródła zasilania.

FAQ

• Czy wkładka ma zaczepy izolowane? Tak, wkładka wyposażona jest w zaczepy izolowane, co zwiększa bezpieczeństwo podczas wymiany – redukuje ryzyko przypadkowego dotknięcia części przewodzących pod napięciem.
• Jaka jest różnica między charakterystyką gG a gM? gG to charakterystyka zwłoczna (do ogólnego stosowania), zapewnia selektywność i odporność na prądy rozruchowe; gM to charakterystyka do zabezpieczania silników (bardziej stroma). Wkładka NH2C/I posiada charakterystykę gG, odpowiednią do ochrony obwodów mieszanych.
• Czy wkładka pasuje do podstaw bezpiecznikowych wielkości NH2? Tak, oznaczenie NH2C/I oznacza standardowy rozmiar NH2, dlatego wkładka jest kompatybilna z typowymi podstawami bezpiecznikowymi tej wielkości.
