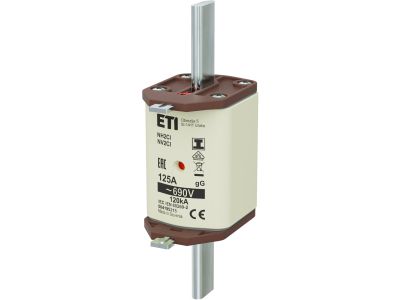

Wkładka bezpiecznikowa (topikowa) NH2C/I 125A gG 690V zwłoczna / Zaczepy izolowane | 004195315 Eti

Alternatywny kod produktu: NH2C/I gG 125A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) typu NH2C/I o prądzie znamionowym 125 A i napięciu znamionowym 690 V AC, charakteryzująca się zwłoczną charakterystyką gG (zabezpieczenie przewodów i urządzeń). Wyposażona w zaczepy izolowane, które zwiększają bezpieczeństwo podczas montażu i wymiany. Produkt oznaczony symbolem 004195315.

• Prąd znamionowy 125 A: Zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu, skutecznie chroniąc przed przeciążeniami i zwarciami.
• Napięcie znamionowe 690 V AC: Umożliwia stosowanie w instalacjach przemysłowych o podwyższonym napięciu, w tym w sieciach 400 V oraz 690 V.
• Charakterystyka gG (zwłoczna): Odpowiednia do ochrony przewodów oraz urządzeń o normalnych przeciążeniach, zapewniając selektywność w rozległych układach.
• Zaczepy izolowane: Zwiększają bezpieczeństwo personelu podczas manipulacji wkładką, minimalizując ryzyko przypadkowego kontaktu z elementami pod napięciem.
• Wielkość NH2C/I: Kompatybilna z typowymi podstawami bezpiecznikowymi serii NH2, ułatwiająca szybką i pewną wymianę.

Zgodność z Normami

Wkładka bezpiecznikowa spełnia wymagania obowiązujących norm europejskich dotyczących bezpieczników topikowych, posiada oznaczenie CE. Konstrukcja i parametry zgodne są z standardem DIN, co gwarantuje niezawodność i bezpieczeństwo eksploatacji.

Zastosowanie

Wkładka NH2C/I gG 125A/690V przeznaczona jest do ochrony obwodów w rozdzielnicach przemysłowych i budynkowych. Sprawdza się w aplikacjach wymagających selektywności i odporności na krótkotrwałe przeciążenia.

• Ochrona przewodów i kabli w instalacjach niskiego napięcia przed skutkami przeciążeń i zwarć.
• Zabezpieczenie obwodów zasilających silniki, transformatory oraz urządzenia przemysłowe w sieciach 400 V i 690 V.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach jako element wyłączników bezpiecznikowych lub podstaw NH2.
• Zapewnienie selektywności w hierarchicznych układach zabezpieczeń wraz z innymi wkładkami gG o niższym prądzie.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej może być wykonywana wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Wkładkę należy osadzić w odpowiedniej podstawie bezpiecznikowej (wielkość NH2) na szynie TH35 lub bezpośrednio w rozdzielnicy. Przed montażem sprawdzić zgodność prądu znamionowego i charakterystyki z projektem instalacji. Nie wolno stosować wkładek o wyższym prądzie niż przewidziane w obwodzie. Podczas montażu używać izolowanych narzędzi. Moment dokręcania zacisków podstawy – zgodnie z dokumentacją producenta podstawy.

FAQ

• Jaka jest charakterystyka czasowo-prądowa wkładki? Wkładka posiada charakterystykę gG (zwłoczną), przeznaczoną do ochrony przewodów i urządzeń przed przeciążeniami i zwarciami. Umożliwia bezpieczne przepuszczanie chwilowych przeciążeń (np. przy rozruchu silników).
• Czy wkładka nadaje się do napięcia stałego (DC)? Dane techniczne podają napięcie znamionowe 690 V AC. W przypadku napięcia stałego należy sprawdzić specyfikację producenta – brak danych wyklucza gwarantowaną pracę w DC.
• Jakie są wymiary wkładki i czy pasuje do standardowych podstaw NH2? Wkładka jest typu NH2C/I, co oznacza zgodność z rozmiarem NH2. Wymiary gabarytowe są określone w normie DIN 43620 dla wielkości NH2. Podstawy bezpiecznikowe oznaczone jako NH2 są kompatybilne.
