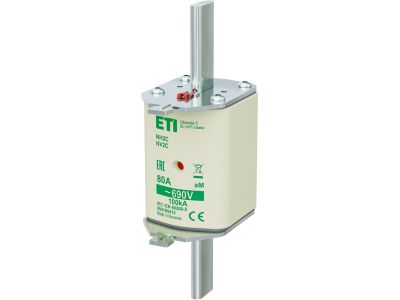

Wkładka bezpiecznikowa (topikowa) NH2C 80A aM 690V silnikowa | 004185413 Eti

Alternatywny kod produktu: NH2C aM 80A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) typu NH2C o oznaczeniu 004185413 przeznaczona do ochrony silników elektrycznych. Charakteryzuje się prądem znamionowym 80 A oraz napięciem znamionowym 690 V, co pozwala na niezawodne zabezpieczanie obwodów silnikowych w instalacjach przemysłowych o podwyższonym napięciu. Charakterystyka aM (silnikowa) została zaprojektowana tak, aby wytrzymywać wysokie prądy rozruchowe, zapewniając jednocześnie skuteczne odcinanie zwarć.

• Prąd znamionowy 80 A: Zapewnia bezpieczną pracę w obwodach zasilających silniki o znacznym poborze prądu, minimalizując ryzyko przegrzania i uszkodzenia przewodów.
• Napięcie znamionowe 690 V: Umożliwia stosowanie w sieciach trójfazowych o wyższym napięciu, typowych dla przemysłowych rozdzielnic i silników wysokiego napięcia.
• Charakterystyka aM (silnikowa): Opóźnione działanie przy prądach rozruchowych, a szybkie przy zwarciu – idealnie dopasowane do ochrony silników elektrycznych.
• Budowa NH2C: Rozmiar 2 (NH2) zapewnia kompatybilność z podstawami bezpiecznikowymi i rozłącznikami NH, ułatwiając wymianę i montaż w standardowych obudowach.
• Zgodność z normami europejskimi: Produkt posiada certyfikat CE i spełnia wymogi bezpieczeństwa dla wkładek bezpiecznikowych, co gwarantuje niezawodność w instalacjach profesjonalnych.

Zgodność z Normami

Wkładka bezpiecznikowa NH2C 80A aM 690V jest zgodna z europejskimi normami bezpieczeństwa oraz standardami DIN dla wkładek topikowych. Posiada oznakowanie CE, potwierdzające spełnienie wymagań dyrektyw Unii Europejskiej.

Zastosowanie

Dzięki charakterystyce aM i parametrom 80 A / 690 V wkładka znajduje zastosowanie przede wszystkim w zabezpieczaniu obwodów silnikowych. Jest elementem niezbędnym w rozdzielnicach sterowania napędami oraz w instalacjach przemysłowych.

• Ochrona silników elektrycznych przed zwarciami w instalacjach trójfazowych do 690 V AC.
• Zabezpieczenie obwodów sterowania silnikami w szafach rozdzielczych i sterowniczych.
• Stosowanie w rozłącznikach bezpiecznikowych NH2 do szybkiej wymiany i selektywnego wyłączania zwarć.
• Instalacje w zakładach przemysłowych, halach produkcyjnych, pompowniach i wentylatorowniach, gdzie występują silniki o dużym prądzie rozruchu.

Wskazówki Montażowe

Montaż wkładek bezpiecznikowych powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem obowiązujących przepisów bezpieczeństwa. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie i upewnić się, że obwód jest odizolowany. Wkładkę należy osadzić w odpowiedniej podstawie bezpiecznikowej (rozłączniku typu NH2) na szynie DIN lub wewnątrz obudowy, zgodnie z dokumentacją producenta. Przekrój przewodów przyłączeniowych dobrać do prądu znamionowego zabezpieczenia.

FAQ

• Jakie napięcie znamionowe ma ta wkładka? Napięcie znamionowe wynosi 690 V AC, co pozwala na pracę w sieciach trójfazowych o podwyższonym napięciu przemysłowym.
• Jaki prąd znamionowy? Prąd znamionowy to 80 A – wkładka jest przeznaczona do zabezpieczania obwodów silnikowych o takim obciążeniu znamionowym.
• Do czego służy charakterystyka aM? Charakterystyka aM (silnikowa) jest opóźniona przy prądach rozruchowych silnika, a szybka przy zwarciu – chroni silnik przed skutkami zwarć, nie powodując zbędnych wyłączeń podczas normalnego rozruchu.
