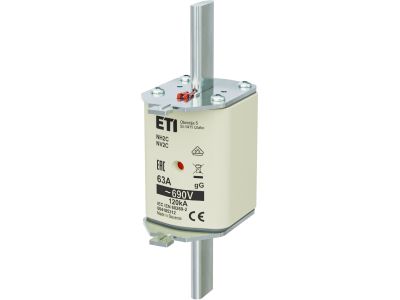

Wkładka bezpiecznikowa (topikowa) NH2C 63A gG 690V zwłoczna | 004185312 Eti

Alternatywny kod produktu: NH2C gG 63A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH2C o symbolu 004185312 to zwłoczna wkładka o charakterystyce gG, przeznaczona do pracy w obwodach o prądzie znamionowym 63 A i napięciu znamionowym 690 V. Dzięki wysokiej wartości prądu i napięcia zapewnia skuteczną ochronę przewodów i kabli w instalacjach przemysłowych i rozdzielnicach. Wielkość NH2C gwarantuje kompatybilność z dedykowanymi podstawami bezpiecznikowymi.

• Prąd znamionowy 63 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przedwczesnego zadziałania.
• Napięcie znamionowe 690 V: Odpowiednia do instalacji o podwyższonym napięciu, typowych dla obiektów przemysłowych.
• Charakterystyka gG (zwłoczna): Ochrona przewodów i kabli przed przeciążeniem i zwarciem z opóźnieniem czasowym dopasowanym do charakterystyk odbiorników.
• Wielkość NH2C: Standardowy wymiar wkładek bezpiecznikowych NH do montażu w podstawach i rozłącznikach bezpiecznikowych.

Zgodność z Normami

Wkładka bezpiecznikowa spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Produkt został zaprojektowany i wykonany zgodnie z ogólnie przyjętymi standardami branżowymi dla bezpieczników topikowych.

Zastosowanie

Wkładka NH2C gG 63A/690V znajduje uniwersalne zastosowanie w obwodach wymagających zwłocznej ochrony przed przeciążeniem i zwarciem. Dzięki charakterystyce gG nadaje się do zabezpieczania linii kablowych, rozdzielnic głównych i podrozdzielni, a także ochrony odbiorników o charakterze rezystancyjnym.

• Ochrona przewodów i kabli w rozdzielnicach przemysłowych i budynkowych.
• Zabezpieczanie obwodów oświetleniowych, grzewczych i innych odbiorników bez dużych prądów rozruchowych.
• Stosowanie jako zabezpieczenie główne linii zasilających w instalacjach o napięciu do 690 V.
• Wymiana eksploatacyjna w istniejących rozdzielnicach i podstawach bezpiecznikowych NH.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i zabezpiecz obwód przed przypadkowym załączeniem. Wkładkę należy umieścić w odpowiedniej podstawie bezpiecznikowej NH2C (np. rozłączniku lub podstawie szynowej). Przekrój przewodów oraz moment dokręcania zacisków dobrać zgodnie z dokumentacją techniczną producenta oraz obowiązującymi normami. Pamiętaj o sprawdzeniu stanu styków przed włożeniem wkładki.

FAQ

• Czy wkładka NH2C gG 63A nadaje się do ochrony silników? Charakterystyka gG jest przeznaczona głównie do ochrony przewodów i kabli przed przeciążeniem i zwarciem. Do ochrony silników elektrycznych zaleca się wkładki o charakterystyce aM lub gM, które lepiej tolerują prądy rozruchowe. W przypadku silników o małym prądzie rozruchowym dopuszcza się zastosowanie gG po weryfikacji przez projektanta.
• Jakie jest napięcie znamionowe tej wkładki? Napięcie znamionowe wynosi 690 V AC, co pozwala na stosowanie w instalacjach o podwyższonym napięciu, np. w zakładach przemysłowych.
• Czy wkładka posiada oznaczenie prądu i napięcia na obudowie? Zgodnie ze standardami NH, na korpusie wkładki znajduje się trwałe oznaczenie wartości prądu (63 A) i napięcia (690 V) oraz charakterystyki gG. Umożliwia to łatwą identyfikację podczas eksploatacji.
