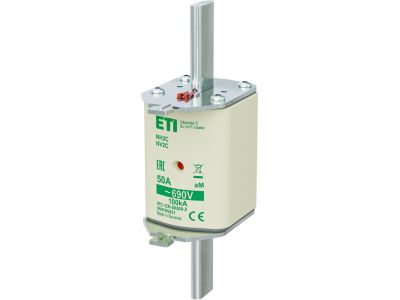

Wkładka bezpiecznikowa (topikowa) NH2C 50A aM 690V silnikowa | 004185431 Eti

Alternatywny kod produktu: NH2C aM 50A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) typu NH2C o charakterystyce aM (silnikowej) przeznaczona jest do zabezpieczania obwodów silnikowych przed skutkami zwarć. Katalogowy symbol 004185431 oznacza wkładkę na prąd znamionowy 50 A przy napięciu do 690 V AC. Konstrukcja NH2C zapewnia kompatybilność z typowymi podstawami bezpiecznikowymi tej wielkości, a charakterystyka aM umożliwia przepływ prądów rozruchowych bez zbędnych wyłączeń.

• Prąd znamionowy 50 A: dobór wartości umożliwia skuteczną ochronę silników o odpowiedniej mocy, zabezpieczając przewody i odbiorniki przed zwarciem, bez wyłączania podczas normalnego rozruchu.
• Napięcie znamionowe 690 V AC: wysokie napięcie pracy pozwala stosować wkładkę w instalacjach przemysłowych o podwyższonym napięciu, zapewniając bezpieczną izolację i zdolność wyłączania.
• Charakterystyka aM (silnikowa): opóźnione zadziałanie przepuszcza chwilowe prądy rozruchowe silników (do kilku wartości prądu znamionowego), jednocześnie szybko reagując na zwarcia o dużym natężeniu.
• Wielkość NH2C: standardowa obudowa wkładki topikowej (NH) pasująca do dedykowanych podstaw i rozłączników, ułatwia wymianę oraz zapewnia wysoką zdolność wyłączania zwarć.
• Budowa topikowa: bezpiecznik wykonany w tradycyjnej technologii z wypełnieniem kwarcowym, gwarantujący niezawodne i powtarzalne działanie w trudnych warunkach przemysłowych.

Zgodność z Normami

Wkładka bezpiecznikowa NH2C aM spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Produkt został zaprojektowany zgodnie z zasadami bezpieczeństwa obowiązującymi w sieciach niskiego napięcia. W celu uzyskania szczegółowych informacji o konkretnych normach prosimy o kontakt z producentem.

Zastosowanie

Dzięki charakterystyce aM wkładka doskonale nadaje się do zabezpieczania obwodów silnikowych oraz innych odbiorników o dużym prądzie rozruchowym. Sprawdza się zarówno w nowych instalacjach, jak i przy modernizacji istniejących rozdzielnic.

• Zabezpieczanie silników elektrycznych w maszynach przemysłowych, wentylatorach, pompach, sprężarkach – ochrona zwarciowa z tolerancją prądów rozruchowych.
• Ochrona linii zasilających szaf sterowniczych i rozdzielnic głównych w zakładach produkcyjnych.
• Stosowanie jako zabezpieczenie selektywne w układach z wieloma odbiornikami – charakterystyka aM ułatwia koordynację z bezpiecznikami gG/gL wyżej w hierarchii.
• Zabezpieczanie obwodów dźwigów, dźwignic, suwnic oraz innych urządzeń transportu bliskiego.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, po uprzednim odłączeniu napięcia zasilającego. Wkładkę należy osadzić w odpowiedniej podstawie bezpiecznikowej (wielkość NH2), zapewniając pewny styk i docisk. Przekrój przewodów przyłączeniowych do podstawy należy dobrać zgodnie z obciążalnością prądową oraz normami instalacyjnymi. Przed ponownym załączeniem napięcia upewnić się, że wkładka jest prawidłowo zamocowana, a pokrywa podstawy zamknięta. Nie wolno stosować wkładek o prądzie znamionowym większym niż dopuszczalny dla przewodów i odbiorników.

FAQ

• Co oznacza charakterystyka aM (silnikowa)? Charakterystyka aM to typ bezpiecznika o opóźnionym działaniu, zaprojektowany do ochrony silników i obwodów o dużym prądzie rozruchowym. Bezpieczniki aM wytrzymują przez krótki czas prądy kilkukrotnie wyższe od znamionowego (np. podczas rozruchu), a przy zwarciu reagują błyskawicznie.
• Jaka jest różnica między bezpiecznikami gG/gL a aM? Bezpieczniki gG/gL (uniwersalne) mają szybsze działanie i są przeznaczone do ogólnej ochrony przewodów oraz odbiorników o małym prądzie rozruchowym. Bezpieczniki aM (silnikowe) dopuszczają większe przeciążenia chwilowe, dlatego lepiej chronią silniki przed niepotrzebnym wyłączeniem podczas rozruchu.
• Czy mogę użyć tej wkładki w obwodzie DC (prądu stałego)? Parametry znamionowe podane na produkcie (690 V AC) dotyczą napięcia przemiennego. W obwodach prądu stałego warunki wyłączania i napięcie gaszenia łuku są inne. Przed zastosowaniem w DC należy sprawdzić dane katalogowe producenta – w przypadku braku informacji nie zalecamy stosowania na prądzie stałym.
