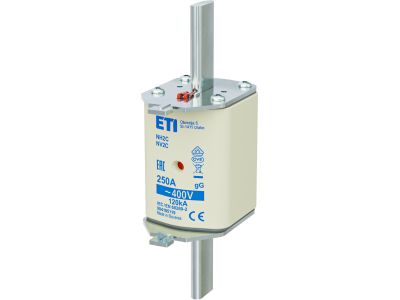

Wkładka bezpiecznikowa (topikowa) NH2C 250A gG 400V zwłoczna | 004185119 Eti

Alternatywny kod produktu: NH2C gG 250A/400V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH2C 250A (symbol 004185119) to element zabezpieczający obwody elektryczne o prądzie znamionowym 250A i napięciu 400V. Charakteryzuje się zwłocznym działaniem, co oznacza, że reaguje na przeciążenia z opóźnieniem, chroniąc urządzenia przed uszkodzeniem przy krótkotrwałych przeciążeniach, ale skutecznie odłączając obwód w przypadku długotrwałego przeciążenia lub zwarcia. Stosowana w rozdzielnicach niskiego napięcia do ochrony linii zasilających, silników i innych odbiorników o dużym prądzie rozruchowym.

• Prąd znamionowy 250A: Przeznaczona do zabezpieczania obwodów o dużym obciążeniu, idealna do linii zasilających silniki, piece przemysłowe czy agregaty prądotwórcze.
• Napięcie znamionowe 400V: Zapewnia skuteczną ochronę w sieciach trójfazowych, w których napięcie międzyfazowe wynosi 400V.
• Charakterystyka zwłoczna (gG): Ochrona przed przeciążeniami o charakterze nietermicznym (np. rozruch silników), z jednoczesnym szybkim wyłączeniem przy zwarciu.
• Typ NH2C: Standardowy wymiar wkładki zapewniający kompatybilność z większością rozdzielnic niskiego napięcia dostępnych na rynku.
• Bezpieczeństwo i niezawodność: Zapewnia ciągłą ochronę obwodów mocy, minimalizując ryzyko uszkodzenia chronionych urządzeń i instalacji.

Zgodność z Normami

Wkładka bezpiecznikowa NH2C 250A zwłoczna spełnia wymagania normy PN-EN 60269-1 dla bezpieczników topikowych ogólnego przeznaczenia oraz normy PN-EN 60269-2 dla bezpieczników do zastosowań przemysłowych. Posiada oznaczenie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Wkładka bezpiecznikowa NH2C 250A zwłoczna znajduje szerokie zastosowanie w instalacjach elektrycznych wymagających niezawodnej ochrony obwodów mocy.

• Zabezpieczanie linii zasilających w rozdzielnicach niskiego napięcia w budynkach przemysłowych i komercyjnych.
• Ochrona silników elektrycznych o dużym prądzie rozruchowym – charakterystyka zwłoczna zapobiega niepotrzebnym wyłączeniom podczas rozruchu.
• Stosowanie w układach zasilania agregatów prądotwórczych, gdzie wymagana jest ochrona przed przeciążeniem podczas pracy awaryjnej.
• Instalacje przemysłowe z odbiornikami o dużym zapotrzebowaniu na moc, takimi jak piece, spawarki czy układy napędowe.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w obwodzie. Wkładkę należy umieścić w odpowiednim gnieździe rozdzielnicy, upewniając się, że styki są czyste i nieuszkodzone. Po zainstalowaniu sprawdzić poprawność montażu i brak zwarć w obwodzie. Wymianę wkładki należy przeprowadzać tylko przy wyłączonym zasilaniu, stosując odpowiednie narzędzia ochronne. Po wymianie należy przeprowadzić próbę działania układu. Regularna kontrola stanu wkładek i ich wymiana w przypadku widocznych uszkodzeń lub oznak zużycia jest kluczowa dla utrzymania ciągłości ochrony.

FAQ

• Czy wkładka NH2C 250A zwłoczna nadaje się do zasilania trójfazowego? Tak, wkładka o napięciu znamionowym 400V jest przeznaczona do stosowania w sieciach trójfazowych, gdzie napięcie międzyfazowe wynosi 400V.
• Jaka jest różnica między charakterystyką zwłoczną (gG) a szybką (gF)? Charakterystyka zwłoczna (gG) zapewnia ochronę przed przeciążeniami o charakterze nietermicznym, takimi jak rozruch silników, z opóźnieniem działania. Charakterystyka szybka (gF) działa niemal natychmiastowo, chroniąc przed zwarciami, ale nie jest zalecana do ochrony silników.
• Jak dobrać wkładkę bezpiecznikową do konkretnego obwodu? Dobór wkładki zależy od prądu znamionowego obwodu, charakterystyki odbiornika oraz warunków pracy. Zaleca się konsultację z projektantem instalacji lub osobą posiadającą uprawnienia SEP w celu doboru optymalnego zabezpieczenia.
