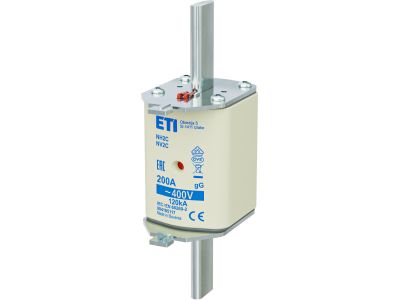

Wkładka bezpiecznikowa (topikowa) NH2C 200A gG 400V zwłoczna | 004185117 Eti

Alternatywny kod produktu: NH2C gG 200A/400V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH2C 200A (symbol 004185117) to zwłoczna wkładka topikowa typu gG przeznaczona do ochrony obwodów elektrycznych o prądzie znamionowym 200A i napięciu 400V. Zaprojektowana do współpracy z podstawami bezpiecznikowymi NH2, zapewnia skuteczną ochronę przed zwarciami i przeciążeniami w instalacjach przemysłowych, rozdzielnicach oraz układach zasilania maszyn.

• Prąd znamionowy 200A: Zapewnia ochronę obwodów o dużym obciążeniu, np. silników, transformatorów czy układów zasilania wydzielonych.
• Typ gG (zwłoczny): Charakterystyka zwłoczna chroni urządzenia wrażliwe na krótkotrwałe przeciążenia, umożliwiając im pracę w normalnych warunkach roboczych.
• Napięcie 400V: Zapewnia kompatybilność z sieciami trójfazowymi o napięciu międzyfazowym 400V, typowymi w instalacjach przemysłowych.
• Wykonanie NH2C: Kompatybilne z podstawami bezpiecznikowymi NH2 o wielkości 2, zapewniające pewne i trwałe połączenie elektryczne.
• Bezpieczeństwo i niezawodność: Chroni instalację przed zwarciami i długotrwałymi przeciążeniami, minimalizując ryzyko uszkodzeń urządzeń i pożarów.

Zgodność z Normami

Wkładka NH2C 200A spełnia wymagania normy PN-EN 60269-1 oraz PN-EN 60269-2-1 dotyczących bezpieczników topikowych niskiego napięcia. Posiada oznaczenie CE, potwierdzające zgodność z dyrektywami unijnymi w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Wkładki bezpiecznikowe NH2C 200A znajdują szerokie zastosowanie w instalacjach wymagających wysokiej ochrony przeciwzwarciowej i przeciążeniowej.

• Ochrona obwodów zasilania silników elektrycznych w maszynach przemysłowych.
• Zabezpieczenie układów zasilania transformatorów i rozdzielnic niskiego napięcia.
• Ochrona obwodów oświetleniowych o dużym poborze mocy w obiektach przemysłowych.
• Stosowanie w szafach sterowniczych i rozdzielnicach budynków użyteczności publicznej.

Wskazówki Montażowe

Montaż wkładki powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP po bezwzględnym odłączeniu napięcia w obwodzie. Należy upewnić się, że podstawa bezpiecznikowa NH2 jest wolna od zanieczyszczeń i uszkodzeń mechanicznych. Wkładkę wkładać pionowo, dociskając do styku podstawy aż do uzyskania pewnego połączenia. Po montażu należy sprawdzić poprawność osadzenia i brak luzów w połączeniu. Nigdy nie stosować wymuszonych nacisków ani narzędzi mechanicznych przy instalacji.

FAQ

• Jaka jest charakterystyka czasowo-prądowa wkładki? Wkładka NH2C 200A zwłoczna (typ gG) charakteryzuje się zwłoką w działaniu przy przeciążeniach, co pozwala na chwilowe wzrosty prądu nieuszkadzające chronionego obwodu.
• Czy wkładka jest wymienna podczas pracy instalacji? Nie – wymiana wkładki może odbyć się wyłącznie po odłączeniu napięcia i w suchych warunkach. Nigdy nie wymieniaj wkładek pod napięciem.
• Jakie jest zalecane napięcie znamionowe wkładki? Wkładka jest przeznaczona do pracy przy napięciu znamionowym 400V (AC) w sieciach trójfazowych. Nie stosować przy napięciach wyższych niż podane.
