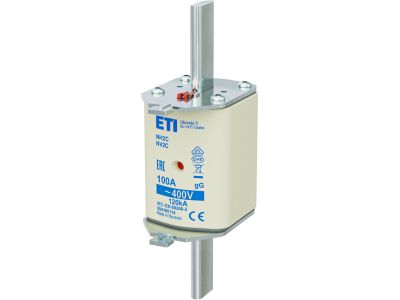

Wkładka bezpiecznikowa (topikowa) NH2C 100A gG 400V zwłoczna | 004185114 Eti

Alternatywny kod produktu: NH2C gG 100A/400V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH2C 100A (symbol 004185114) z charakterystyką zwłoczną gG to kluczowy element zabezpieczający obwody elektryczne przed przeciążeniami i zwarciami. Przeznaczona do pracy w sieciach trójfazowych 400V, zapewnia selektywną ochronę instalacji przemysłowych, maszyn i rozdzielni.

• Charakterystyka zwłoczna gG: Zwiększa odporność na krótkotrwałe przeciążenia, eliminując niepotrzebne wyłączanie obwodu podczas chwilowych szczytów prądowych.
• Prąd znamionowy 100A: Zapewnia skuteczną ochronę obwodów o nominalnym obciążeniu do 100A, minimalizując ryzyko uszkodzenia izolacji i przewodów.
• Napięcie znamionowe 400V: Przeznaczona do pracy w sieciach trójfazowych o napięciu międzyfazowym 400V, zgodnie z normami IEC.
• Typ NH2C: Standardowe rozwiązanie dla aparatury modułowej i rozdzielnic przemysłowych, łatwe w montażu i wymianie.
• Ochrona zwarciowa i przeciążeniowa: Skutecznie przerywa obwód w przypadku zwarcia lub długotrwałego przeciążenia, chroniąc urządzenia i instalację.

Zgodność z Normami

Wkładka spełnia wymagania normy IEC 60269-1 i IEC 60269-2, określającej charakterystyki bezpieczników topikowych dla niskiego napięcia. Produkt posiada oznaczenie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Wkładka bezpiecznikowa NH2C 100A gG znajduje zastosowanie w szerokim zakresie instalacji przemysłowych i energetycznych, gdzie wymagana jest niezawodna ochrona obwodów.

• Zabezpieczanie rozdzielnic trójfazowych w zakładach produkcyjnych i halach przemysłowych.
• Ochrona obwodów zasilających maszyny i urządzenia o mocy do 63kW (przy 400V).
• Stosowanie w szafach sterowniczych i układach automatyki przemysłowej.
• Wymiana wkładek w istniejących instalacjach – uniwersalna kompatybilność z gniazdami NH2C.

Wskazówki Montażowe

Wymiana wkładki powinna być przeprowadzona przez wykwalifikowany personel z uprawnieniami SEP przy bezwzględnym odłączeniu napięcia w obwodzie. Przed montażem należy sprawdzić stan gniazda bezpiecznikowego i upewnić się, że wkładka odpowiada parametrom znamionowym instalacji. Wkładkę należy wsunąć pionowo do gniazda do momentu wyraźnego zatrzaśnięcia. Po montażu przeprowadzić próbę działania obwodu – nie wolno używać urządzeń o nieznanych parametrach znamionowych. Przechowywanie wkładek w suchym i przewiewnym miejscu, z dala od źródeł ciepła.

FAQ

• Jaka jest charakterystyka czasowo-prądowa wkładki NH2C 100A gG? Charakterystyka zwłoczna gG oznacza, że wkładka wyłącza obwód z opóźnieniem przy przeciążeniach, ale natychmiastowo przy zwarciach. Dokładne czasy wyłączania określa norma IEC 60269.
• Czy wkładka jest kompatybilna z gniazdami NH1 i NH3? Nie – wkładka NH2C jest przeznaczona wyłącznie do gniazd typu NH2C. Kompatybilność z innymi typami gniazd może prowadzić do nieprawidłowego działania i zagrożenia pożarowego.
• Jaki jest maksymalny prąd zwarciowy, przy którym wkładka wyłącza obwód? Maksymalny prąd zwarciowy nie został określony w danych produktu. Zaleca się sprawdzenie dokumentacji technicznej lub skonsultowanie się z producentem urządzenia w celu uzyskania dokładnych informacji.
