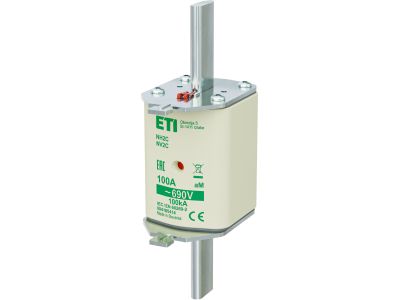

Wkładka bezpiecznikowa (topikowa) NH2C 100A aM 690V silnikowa | 004185414 Eti

Alternatywny kod produktu: NH2C aM 100A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH2C typu aM (silnikowa) o prądzie znamionowym 100A i napięciu 690V. Symbol katalogowy 004185414. Przeznaczona do zabezpieczania obwodów silnikowych przed skutkami przeciążeń i zwarć. Kluczowe cechy i wynikające z nich korzyści:

• Prąd znamionowy 100A (aM): gwarantuje niezawodną ochronę silników o znacznym poborze mocy bez ryzyka wyłączeń w stanach roboczych, a jednocześnie zapewnia selektywność w rozdzielnicach przemysłowych.
• Napięcie znamionowe 690V AC: wysoka rezerwa napięciowa umożliwia bezpieczną pracę w sieciach trójfazowych o napięciu 400V oraz w instalacjach przemysłowych 690V, zwiększając uniwersalność zastosowania.
• Charakterystyka aM (silnikowa): dopasowana do charakteru pracy silników – wysoka odporność na prądy rozruchowe przy jednoczesnej skutecznej ochronie zwarciowej.
• Standard NH2C: kompatybilność z typowymi podstawami NH2C, co ułatwia wymianę i modernizację istniejących rozdzielnic.
• Budowa topikowa: szybkie i pewne przerywanie prądu zwarciowego, minimalizujące ryzyko uszkodzenia chronionego urządzenia.

Zgodność z Normami

Wkładka bezpiecznikowa NH2C spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi standardami dla wkładek topikowych stosowanych w przemyśle.

Zastosowanie

Wkładka bezpiecznikowa NH2C aM 100A 690V znajduje zastosowanie przede wszystkim w układach napędowych i automatyce przemysłowej, gdzie wymagana jest ochrona silników elektrycznych oraz transformatorów. Typowe scenariusze użycia:

• Zabezpieczanie silników trójfazowych w maszynach produkcyjnych, pompach, wentylatorach i sprężarkach.
• Ochrona obwodów sterowania i zasilania w rozdzielnicach głównych i podrozdzielnicach przemysłowych.
• Stosowanie w liniach technologicznych wymagających selektywnej ochrony zwarciowej z charakterystyką opóźnioną przy rozruchu.
• Modernizacja istniejących instalacji – wkładka pasuje do standardowych podstaw NH2C.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (do 1 kV). Przed jakimikolwiek pracami bezwzględnie odłącz napięcie i upewnij się, że obwód jest odłączony od zasilania. Wkładkę należy umieścić w dedykowanej podstawie bezpiecznikowej NH2C zamontowanej na szynie TH35 (lub w innym systemie zgodnym z dokumentacją podstawy). Moment dokręcania śrub mocujących oraz styki podstawy – zgodnie z dokumentacją producenta podstawy. Przekrój przewodów przyłączeniowych dobierz do prądu znamionowego obwodu (nie mniejszy niż wymagany dla 100A).

FAQ

• Czy wkładka NH2C aM 100A nadaje się do zabezpieczania silników o dużym prądzie rozruchowym? Tak, charakterystyka aM (silnikowa) jest specjalnie zaprojektowana, aby wytrzymywać prądy rozruchowe (nawet 6-8 krotność prądu znamionowego) bez zbędnych wyłączeń, jednocześnie skutecznie chroniąc przed zwarciem.
• Jakie są wymiary fizyczne wkładki NH2C? Wkładka NH2C ma standardowe wymiary zgodne z normą DIN 43620 dla wielkości NH2. Dokładne dane gabarytowe (długość, szerokość, wysokość) znajdują się w karcie katalogowej producenta – w niniejszym opisie nie zostały podane.
• Czy wkładka posiada wbudowany wskaźnik przepalenia? W dostarczonych danych technicznych nie ma informacji o wbudowanym wskaźniku zadziałania. Zalecamy sprawdzenie dokumentacji producenta lub wizualną kontrolę – w przypadku braku wskaźnika, stan wkładki można zweryfikować miernikiem ciągłości obwodu.
