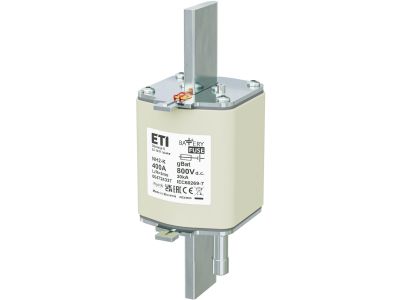

Wkładka bezpiecznikowa (topikowa) NH2/K 400A gBat 800V DC Magazyny energii / Z wybijakiem | 004724337 Eti

Alternatywny kod produktu: M2/K bat 400A/800V DC

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa topikowa NH2/K gBat 400A 800V DC (symbol 004724337) przeznaczona do ochrony akumulatorów i magazynów energii. Dzięki charakterystyce gBat oraz napięciu 800 V DC zapewnia skuteczne zabezpieczenie przeciążeniowe i zwarciowe w obwodach prądu stałego. Zintegrowany wybijak mechaniczny ułatwia szybką identyfikację zadziałania.

• Prąd znamionowy 400 A: umożliwia bezpieczne zabezpieczenie obwodów o dużym obciążeniu w systemach magazynowania energii, bez ryzyka przegrzania wkładki.
• Napięcie znamionowe 800 V DC: przystosowana do pracy w obwodach prądu stałego wysokiego napięcia, typowych dla banków akumulatorów i instalacji fotowoltaicznych.
• Charakterystyka gBat: dedykowana ochrona akumulatorów – zapewnia odpowiednią selektywność i koordynację z innymi zabezpieczeniami w systemie.
• Z wybijakiem: mechaniczny wskaźnik zadziałania umożliwia szybkie zlokalizowanie przepalonej wkładki bez konieczności demontażu.
• Wielkość NH2/K: kompatybilna z typowymi podstawami NH2, co ułatwia wymianę i integrację w istniejących rozdzielnicach.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących europejskich norm bezpieczeństwa dla bezpieczników topikowych. Posiada oznaczenie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Wkładka NH2/K gBat znajduje zastosowanie przede wszystkim w systemach magazynowania energii oraz wszędzie tam, gdzie wymagane jest niezawodne zabezpieczenie obwodów prądu stałego.

• Ochrona akumulatorów litowo-jonowych i kwasowo-ołowiowych w magazynach energii.
• Zabezpieczenie strony DC instalacji fotowoltaicznych przed przeciążeniami i zwarciami.
• Stosowanie w rozdzielnicach DC w przemyśle i energetyce, gdzie wymagana jest wysoka zdolność wyłączania.
• Jako zabezpieczenie główne lub odgałęźne w systemach zasilania awaryjnego (UPS) z akumulatorami.

Wskazówki Montażowe

Montaż wkładki może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony napięcia. Wkładkę należy umieścić w dedykowanej podstawie bezpiecznikowej NH2. Podczas wkładania i wyjmowania używaj odpowiedniego wyciągacza. Moment dokręcania oraz przekrój przewodów dobieraj zgodnie z dokumentacją techniczną producenta. Po wymianie sprawdź prawidłowe osadzenie i brak uszkodzeń mechanicznych.

FAQ

• Czy wkładka nadaje się do ochrony akumulatorów litowo-jonowych? Tak, charakterystyka gBat została zaprojektowana specjalnie do ochrony akumulatorów, w tym litowo-jonowych, zapewniając odpowiednią charakterystykę czasowo-prądową i selektywność.
• Co oznacza symbol „gBat”? gBat to oznaczenie charakterystyki bezpiecznika dedykowanej do ochrony baterii akumulatorów. Zapewnia koordynację z innymi zabezpieczeniami w systemie magazynowania energii.
• Jak działa wybijak? Wybijak to mechaniczny wskaźnik zadziałania bezpiecznika. Po przepaleniu wkładki wysuwa się na zewnątrz, co umożliwia szybką identyfikację uszkodzonego bezpiecznika bez konieczności jego demontażu.
