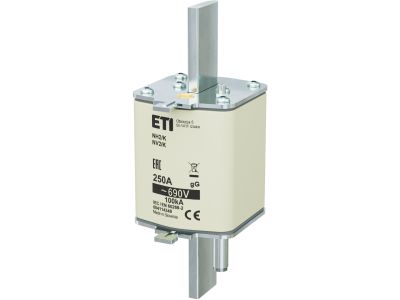

Wkładka bezpiecznikowa (topikowa) NH2/K 250A gG 690V zwłoczna / Z wybijakiem | 004114348 Eti

Alternatywny kod produktu: NH2/K gG 250A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH2/K 250A gG 690V z wybijakiem to wysokoprądowy element zabezpieczający przeznaczony do ochrony przewodów i kabli przed przeciążeniem i zwarciem. Dzięki prądowi znamionowemu 250 A oraz napięciu 690 V sprawdza się w wymagających instalacjach przemysłowych. Charakterystyka gG zapewnia uniwersalną ochronę, a wybijak umożliwia sygnalizację zadziałania i współpracę z wyłącznikami bezpiecznikowymi.

• Prąd znamionowy 250 A: gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu, bez ryzyka przegrzania wkładki.
• Napięcie znamionowe 690 V AC: umożliwia stosowanie w instalacjach przemysłowych o podwyższonym napięciu, zapewniając odpowiednią izolację.
• Charakterystyka gG (zwłoczna): chroni przewody i kable przed przeciążeniem i zwarciem, wytrzymując krótkotrwałe przepięcia rozruchowe.
• Z wybijakiem: sygnalizuje zadziałanie bezpiecznika i umożliwia mechaniczne odłączenie obwodu w wyłącznikach bezpiecznikowych (np. rozłącznikach NH).
• Wielkość NH2/K: zapewnia kompatybilność z odpowiednimi podstawami i rozłącznikami w rozdzielnicach przemysłowych.

Zgodność z Normami

Wkładka bezpiecznikowa NH2/K 250A gG 690V z wybijakiem spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Jest przeznaczona do stosowania zgodnie z przepisami branży elektrycznej i standardami DIN w zakresie bezpieczników topikowych.

Zastosowanie

Uniwersalna wkładka gG dedykowana do ochrony przewodów i kabli w instalacjach niskiego napięcia. Sprawdza się w następujących scenariuszach:

• Zabezpieczenie głównych linii zasilających w rozdzielnicach przemysłowych i budynkowych.
• Ochrona obwodów odbiorników o stałym obciążeniu, takich jak piece, nagrzewnice czy stacje ładowania.
• Stosowanie w rozłącznikach bezpiecznikowych i podstawach NH w systemach rozdziału energii.
• Element zabezpieczający w instalacjach o napięciu do 690 V AC, np. zakłady produkcyjne, hale magazynowe, infrastruktura energetyczna.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest odizolowany od zasilania. Wkładkę należy instalować w odpowiedniej podstawie bezpiecznikowej (NH2) zgodnie z dokumentacją producenta. Przekrój przewodów oraz parametry wyłącznika przed wkładką muszą być dobrane do prądu znamionowego 250 A.

FAQ

• Co oznacza oznaczenie "z wybijakiem"? Wybijak to element mechaniczny, który wysuwa się po zadziałaniu bezpiecznika, sygnalizując przepalenie wkładki. Umożliwia również mechaniczne odłączenie obwodu w wyłącznikach bezpiecznikowych, co zwiększa bezpieczeństwo i ułatwia diagnozę.
• Jakie napięcie znamionowe ma ta wkładka? Napięcie znamionowe wynosi 690 V AC, co pozwala na stosowanie w instalacjach zarówno 230/400 V, jak i 690 V.
• Czy wkładka NH2/K 250A gG nadaje się do ochrony silników? Charakterystyka gG przeznaczona jest do ochrony przewodów i kabli przed przeciążeniem i zwarciem. Dla silników zaleca się stosowanie wkładek o charakterystyce aM, które lepiej wytrzymują prądy rozruchowe.
