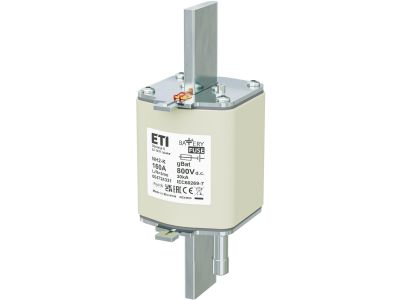

Wkładka bezpiecznikowa (topikowa) NH2/K 160A gBat 800V DC Magazyny energii / Z wybijakiem | 004724331 Eti

Alternatywny kod produktu: M2/K bat 160A/800V DC

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH2/K 160A gBat 800V DC produkcji renomowanego wytwórcy (symbol katalogowy 004724331) przeznaczona jest do ochrony akumulatorów oraz magazynów energii w instalacjach stałoprądowych. Dzięki charakterystyce gBat i napięciu znamionowemu 800V DC zapewnia skuteczne zabezpieczenie przed przeciążeniem i zwarciem w obwodach o dużych prądach roboczych. Zintegrowany wybijak umożliwia zdalną sygnalizację zadziałania.

• Prąd znamionowy 160A: Bezpieczna praca w obwodach o znacznym obciążeniu (np. magazyny energii, baterie akumulatorów) bez ryzyka uszkodzenia styków.
• Charakterystyka gBat: Zoptymalizowana do ochrony baterii akumulatorów – uwzględnia specyfikę prądów ładowania/rozładowania oraz wysokie prądy zwarciowe DC.
• Napięcie znamionowe 800V DC: Dedykowana do nowoczesnych systemów fotowoltaicznych i magazynów energii o napięciu stałym do 800V.
• Wybijak (sygnalizacja przepalenia): Umożliwia natychmiastowe odcięcie obwodu oraz zdalne powiadomienie o zadziałaniu zabezpieczenia – kluczowe w systemach bezobsługowych.
• Wielkość NH2/K: Standardowy format wkładki topikowej, kompatybilny z uchwytami i podstawami NH2 – łatwy montaż i wymiana.

Zgodność z Normami

Wkładka bezpiecznikowa spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Produkt został zaprojektowany zgodnie z ogólnie przyjętymi standardami w branży elektrotechnicznej dla bezpieczników topikowych, co gwarantuje bezpieczną i niezawodną pracę w instalacjach DC.

Zastosowanie

Wkładka NH2/K 160A gBat dedykowana jest przede wszystkim do ochrony obwodów stałoprądowych w systemach magazynowania energii i fotowoltaice. Może być stosowana w następujących scenariuszach:

• Ochrona przeciwprzeciążeniowa i zwarciowa baterii akumulatorów (Li-Ion, kwasowo-ołowiowych) w magazynach energii.
• Zabezpieczenie linii DC łączących panele fotowoltaiczne z inwerterem (szczególnie w instalacjach o napięciu systemowym do 800V DC).
• W rozdzielnicach DC jako główne zabezpieczenie akumulatorów w systemach UPS i zasilania awaryjnego.
• W systemach trakcyjnych i stacjach ładowania pojazdów elektrycznych (zgodnie z charakterystyką gBat).

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej mogą wykonywać wyłącznie osoby posiadające odpowiednie uprawnienia SEP (do 1 kV lub wyższe). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie i sprawdź brak napięcia miernikiem. Wkładkę instaluj w dedykowanej podstawie/uchwycie bezpiecznikowym kompatybilnym z NH2/K. Przekrój przewodów przyłączeniowych dobierz zgodnie z projektem instalacji (uwzględniając prąd znamionowy 160A). Moment dokręcania śrub podstawy stosuj według dokumentacji producenta uchwytu. Po zamontowaniu sprawdź pewność kontaktu i działanie wybijaka.

FAQ

• Do czego służy wybijak we wkładce NH2? Wybijak to mechaniczny element sygnalizacyjny, który wysuwa się po przepaleniu wkładki. Może być wykorzystany do zdalnego wyzwolenia wyłącznika napędowego lub wysłania sygnału do systemu BMS/PLC – informuje o zadziałaniu zabezpieczenia bez konieczności otwierania rozdzielnicy.
• Jaki jest stopień ochrony samej wkładki? Wkładka bezpiecznikowa NH2/K jako element topikowy nie ma przypisanego osobnego stopnia IP. Jej ochrona zależy od obudowy/rozdzielnicy, w której jest zamontowana. Do stosowania wewnątrz suchych pomieszczeń, standardowo w rozdzielnicach o min. IP20.
• Czy mogę użyć tej wkładki w obwodzie 230V AC? Nie. Wkładka przeznaczona jest wyłącznie do pracy w obwodach prądu stałego (DC) o napięciu do 800V DC. Zastosowanie w sieci AC może prowadzić do nieprawidłowego działania i zagrożenia bezpieczeństwa. Do obwodów AC należy stosować bezpieczniki o odpowiednich charakterystykach (np. gG).
