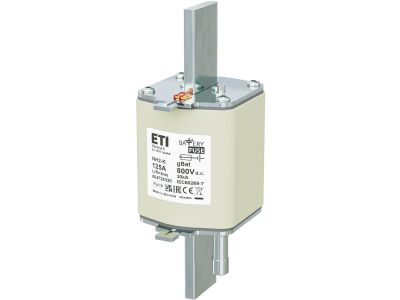

Wkładka bezpiecznikowa (topikowa) NH2/K 125A gBat 800V DC Magazyny energii / Z wybijakiem | 004724330 Eti

Alternatywny kod produktu: M2/K bat 125A/800V DC

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH2/K 125A gBat 800V DC z wybijakiem (symbol 004724330) została zaprojektowana do ochrony akumulatorów i magazynów energii w instalacjach prądu stałego. Prąd znamionowy 125 A umożliwia zabezpieczenie obwodów o znacznym obciążeniu bez ryzyka przegrzania, a napięcie 800 V DC zapewnia bezpieczną pracę w systemach wysokonapięciowych. Szerokość modułu dostosowana do standardowych rozmiarów wkładek NH2.

• Prąd znamionowy 125 A: Gwarantuje pewną ochronę w obwodach o dużym poborze prądu, minimalizując ryzyko przeciążenia i uszkodzenia akumulatorów.
• Napięcie znamionowe 800 V DC: Przeznaczona do aplikacji stałoprądowych, w tym magazynów energii i systemów fotowoltaicznych, zapewniając izolację i bezpieczeństwo w wysokim napięciu.
• Charakterystyka gBat (bezpiecznik topikowy do akumulatorów): Specjalnie opracowana do ochrony baterii oraz magazynów energii – szybkie wyłączanie przy zwarciu, odporność na przeciążenia długotrwałe.
• Z wybijakiem (sygnalizacja zadziałania): Wizualne potwierdzenie przepalenia wkładki, co ułatwia diagnostykę i serwis w rozdzielnicach.
• Standard NH2/K: Kompatybilna z typowymi podstawami bezpiecznikowymi NH2, umożliwia łatwą wymianę i montaż w istniejących instalacjach.

Zgodność z Normami

Wkładka bezpiecznikowa produkowana jest zgodnie z obowiązującymi europejskimi normami bezpieczeństwa oraz standardami DIN. Posiada certyfikację CE, co potwierdza spełnienie wymogów unijnych dla aparatury elektrycznej. Przeznaczona do pracy w obwodach prądu stałego, zgodnie z deklaracją producenta.

Zastosowanie

Wkładka bezpiecznikowa NH2/K gBat znajduje zastosowanie przede wszystkim w systemach wymagających niezawodnej ochrony akumulatorów i magazynów energii. Dzięki charakterystyce gBat oraz napięciu 800 V DC sprawdzi się w:

• Ochronie baterii w magazynach energii (ESS) – zabezpiecza przed zwarciem i przeciążeniem.
• Instalacjach fotowoltaicznych – stosowana w rozdzielnicach DC po stronie paneli lub akumulatorów.
• Systemach UPS i zasilaczach buforowych – chroni obwody stałoprądowe o wysokim napięciu.
• Przemysłowych układach ładowania baterii – zapewnia selektywną ochronę w rozdzielnicach głównych.

Wskazówki Montażowe

Montaż oraz wymianę wkładki bezpiecznikowej może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest odizolowany od źródła zasilania. Wkładkę należy umieścić w odpowiedniej podstawie bezpiecznikowej NH2 (zgodnie z wymiarami NH2/K). Przekrój przewodów oraz moment dokręcania zacisków podstawy należy dobrać zgodnie z dokumentacją techniczną producenta podstawy. Po zamontowaniu sprawdzić poprawność osadzenia wybijaka sygnalizacyjnego.

FAQ

• Co oznacza oznaczenie gBat na wkładce bezpiecznikowej? Jest to charakterystyka bezpieczników topikowych przeznaczonych do ochrony akumulatorów i magazynów energii. Zapewnia szybkie wyłączenie przy zwarciu oraz odpowiednią odporność na przeciążenia występujące w systemach bateryjnych.
• Czy wkładka nadaje się do obwodów prądu przemiennego (AC)? Nie, wkładka NH2/K 125A gBat 800V DC jest przeznaczona wyłącznie do prądu stałego (DC). Stosowanie w obwodach AC może prowadzić do nieprawidłowej pracy i zagrożenia.
• Jak działa wybijak (sygnalizator zadziałania)? W przypadku przepalenia wkładki, wewnętrzny mechanizm wysuwa czerwony trzpień, który wizualnie wskazuje stan awarii. Ułatwia to szybkie zlokalizowanie uszkodzonego bezpiecznika w rozdzielnicy bez konieczności pomiarów.
