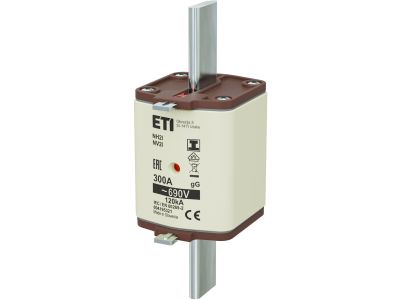

Wkładka bezpiecznikowa (topikowa) NH2/I 300A gG 690V zwłoczna / Zaczepy izolowane | 004195321 Eti

Alternatywny kod produktu: NH2/I gG 300A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH2/I o prądzie znamionowym 300A i napięciu 690V AC w charakterystyce gG (zwłocznej) gwarantuje selektywne i bezpieczne zabezpieczenie obwodów przed przeciążeniami i zwarciami. Wyposażona w izolowane zaczepy, co ułatwia bezpieczną wymianę bez ryzyka kontaktu z częściami pod napięciem. Szerokość modułu zgodna z normą dla bezpieczników NH2.

• Prąd znamionowy 300A: Zapewnia dużą zdolność przewodzenia i zabezpiecza obwody o znacznym obciążeniu, idealna do rozdzielnic głównych i przemysłowych.
• Napięcie znamionowe 690V AC: Możliwość stosowania w instalacjach o podwyższonym napięciu, typowych dla sieci przemysłowych.
• Charakterystyka gG (zwłoczna): Umożliwia przepływ prądów rozruchowych (np. silników, transformatorów) bez zbędnego wyzwalania, przy jednoczesnym szybkim działaniu przy zwarciu.
• Zaczepy izolowane: Wbudowane uchwyty z izolacją zapewniają bezpieczną obsługę – wymiana wkładki bez dotykania metalowych części, nawet pod napięciem (po odłączeniu obciążenia).
• Wielkość NH2/I: Standardowy rozmiar pasujący do powszechnie stosowanych podstaw bezpiecznikowych NH2, łatwy montaż i wymiana.

Zgodność z Normami

Wkładka bezpiecznikowa spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Przeznaczona do montażu w podstawach bezpiecznikowych zgodnych z wymiarami DIN 43620 dla wielkości NH2.

Zastosowanie

Dzięki wysokiemu prądowi i zwłocznej charakterystyce wkładka NH2/I 300A gG doskonale sprawdza się w ochronie obwodów o dużych prądach rozruchowych oraz w głównych rozdzielnicach niskiego napięcia.

• Zabezpieczenie głównych linii zasilających w rozdzielnicach przemysłowych i budynkach użyteczności publicznej.
• Ochrona silników elektrycznych, transformatorów i innych odbiorników o charakterze indukcyjnym wymagających zwłoki przy rozruchu.
• Zabezpieczenie przeciążeniowe i zwarciowe w sieciach o napięciu do 690V AC, np. w instalacjach fotowoltaicznych (strona AC) lub maszynach.
• Stosowanie w zestawach bezpiecznikowych NH jako element wymienny w podstawach z zaczepami izolowanymi.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP – obowiązuje bezwzględne odłączenie napięcia przed rozpoczęciem prac. Wkładkę należy osadzić w odpowiedniej podstawie bezpiecznikowej NH2. Przekrój przewodów oraz moment dokręcania śrub (jeśli dotyczy podstawy) muszą być zgodne z dokumentacją techniczną producenta. Po zamontowaniu sprawdzić poprawność kontaktu i brak uszkodzeń mechanicznych.

FAQ

• Jakie jest napięcie znamionowe wkładki? Napięcie znamionowe wynosi 690V AC, co pozwala na stosowanie w instalacjach przemysłowych o podwyższonym napięciu.
• Czy wkładka jest zwłoczna? Do czego służy charakterystyka gG? Tak, wkładka posiada charakterystykę gG (zwłoczną). Oznacza to, że wytrzymuje krótkotrwałe przeciążenia (np. prądy rozruchowe silników) bez zadziałania, a przy zwarciu wyłącza obwód bardzo szybko.
• Czy wkładka ma izolowane zaczepy? Tak, wkładka wyposażona jest w izolowane zaczepy ułatwiające bezpieczne wyjmowanie i wkładanie bez ryzyka dotknięcia metalowych części pod napięciem.
