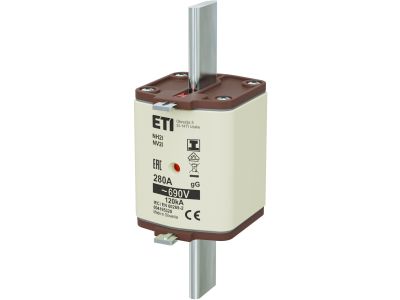

Wkładka bezpiecznikowa (topikowa) NH2/I 280A gG 690V zwłoczna / Zaczepy izolowane | 004195320 Eti

Alternatywny kod produktu: NH2/I gG 280A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH2/I 280A gG 690V z zaczepami izolowanymi (symbol 004195320) to element zabezpieczający przeznaczony do ochrony obwodów przed skutkami przeciążeń i zwarć. Dzięki prądowi znamionowemu 280 A i napięciu 690 V sprawdza się w instalacjach o dużych obciążeniach, gdzie wymagana jest zwłoczna charakterystyka gG – umożliwiająca przepływ wysokich prądów rozruchowych bez przedwczesnego zadziałania. Zaczepy izolowane zwiększają bezpieczeństwo montażu i eksploatacji.

• Prąd znamionowy 280 A: Zabezpiecza przewody i urządzenia w obwodach o znacznym poborze mocy, zapewniając ciągłość zasilania przy jednoczesnej ochronie przed przeciążeniem.
• Napięcie znamionowe 690 V AC: Przeznaczona do pracy w sieciach niskiego napięcia do 690 V – typowych dla przemysłowych rozdzielnic głównych i układów zasilania maszyn.
• Charakterystyka gG (zwłoczna): Odporna na krótkotrwałe przeciążenia (np. rozruch silników), co ogranicza ryzyko niepotrzebnych wyłączeń w obwodach z odbiornikami inercyjnymi.
• Wielkość NH2/I: Standardowy format wkładki bezpiecznikowej stosowany w podstawach bezpiecznikowych NH – zapewnia kompatybilność z typowymi uchwytami i izolatorami.
• Zaczepy izolowane: Konstrukcja z izolowanymi zaczepami ułatwia bezpieczny montaż i wymianę wkładki bez ryzyka przypadkowego kontaktu z częściami pod napięciem.

Zgodność z Normami

Wkładka bezpiecznikowa została zaprojektowana i wyprodukowana zgodnie z wymaganiami europejskich norm bezpieczeństwa dla sprzętu elektrycznego. Posiada certyfikat CE, potwierdzający zgodność z dyrektywami Unii Europejskiej. Produkt spełnia standardy branżowe dla wkładek bezpiecznikowych stosowanych w instalacjach niskiego napięcia.

Zastosowanie

Wkładka bezpiecznikowa NH2/I 280A gG znajduje zastosowanie w rozdzielnicach głównych i pomocniczych, szafach sterowniczych oraz obwodach zasilania maszyn i urządzeń przemysłowych. Charakterystyka zwłoczna oraz wysoki prąd znamionowy predestynują ją do ochrony obwodów z silnikami, transformatorami i innymi odbiornikami generującymi prądy rozruchowe.

• Ochrona linii zasilających w przemysłowych instalacjach rozdzielczych przed skutkami przeciążeń i zwarć.
• Zabezpieczenie obwodów silnikowych – praca z dużymi prądami rozruchu bez zbędnych wyłączeń.
• Zastosowanie w układach dystrybucji energii w budynkach użyteczności publicznej i obiektach produkcyjnych.
• Element zabezpieczający w szafach sterowniczych i rozdzielnicach głównych (RG) o napięciu do 690 V AC.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej powinny być wykonywane wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV). Przed przystąpieniem do prac bezwzględnie należy odłączyć napięcie w obwodzie i upewnić się, że nie ma możliwości przypadkowego załączenia. Wkładkę należy instalować w podstawie bezpiecznikowej zgodnej z formatem NH2/I, stosując odpowiednie uchwyty. Przekroje przewodów oraz parametry obwodu dobierać według obowiązujących norm, uwzględniając prąd znamionowy wkładki (280 A). Po montażu sprawdzić prawidłowość osadzenia wkładki i dokręcenie połączeń – ewentualny moment dokręcania należy przyjąć z dokumentacji podstawy bezpiecznikowej.

FAQ

• Co oznacza charakterystyka gG? gG to charakterystyka zwłoczna (gL/gG) przeznaczona do ogólnego stosowania – zabezpiecza przewody i urządzenia przed przeciążeniem i zwarciem, dopuszczając krótkotrwałe przeciążenia, np. podczas rozruchu silników.
• Czy zaczepy są izolowane? Tak, wkładka wyposażona jest w zaczepy izolowane, co zwiększa bezpieczeństwo podczas montażu i eksploatacji – zmniejsza ryzyko przypadkowego zwarcia lub porażenia przy dotknięciu.
• Jakie napięcie maksymalne może wystąpić na wkładce? Napięcie znamionowe wynosi 690 V AC. Nie należy stosować wkładki w obwodach o wyższym napięciu – grozi to uszkodzeniem lub wybuchem bezpiecznika.
