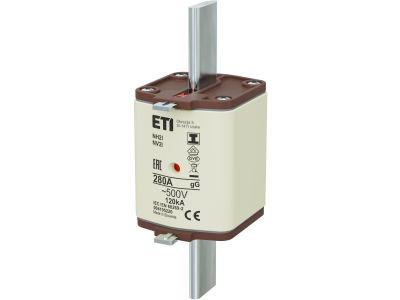

Wkładka bezpiecznikowa (topikowa) NH2/I 280A gG 500V zwłoczna / Zaczepy izolowane | 004195220 Eti

Alternatywny kod produktu: NH2/I gG 280A/500V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) symbol 004195220, typu NH2/I, o prądzie znamionowym 280 A i napięciu znamionowym 500 V AC, o charakterystyce gG (zwłoczna). Wyposażona w zaczepy izolowane, co zwiększa bezpieczeństwo podczas montażu i wymiany. Przeznaczona do stosowania w podstawach bezpiecznikowych NH2, zapewniając selektywną ochronę przewodów i odbiorników przed skutkami zwarć oraz przeciążeń w instalacjach przemysłowych i rozdzielnicach głównych.

• Prąd znamionowy 280 A: umożliwia zabezpieczanie obwodów o dużym obciążeniu, zapewniając bezpieczne przewodzenie prądu bez ryzyka przegrzania.
• Napięcie znamionowe 500 V AC: przystosowana do pracy w sieciach niskiego napięcia, typowych dla rozdzielnic przemysłowych.
• Charakterystyka gG (zwłoczna): odporna na krótkotrwałe przeciążenia (np. prądy rozruchowe silników), co zapobiega niepotrzebnym wyłączeniom.
• Zaczepy izolowane: umożliwiają bezpieczną wymianę wkładki bez ryzyka dotknięcia części przewodzących pod napięciem.
• Wielkość NH2/I: kompatybilna z podstawami bezpiecznikowymi NH2, popularnymi w rozdzielnicach głównych i tablicach bezpiecznikowych.

Zgodność z Normami

Wkładka bezpiecznikowa zaprojektowana zgodnie z wymaganiami międzynarodowych norm dla wkładek topikowych niskiego napięcia. Posiada certyfikat CE, potwierdzający spełnienie zasadniczych wymogów Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Wkładka przeznaczona do ochrony obwodów w instalacjach przemysłowych i komercyjnych, szczególnie w rozdzielnicach głównych (RG) oraz tablicach bezpiecznikowych z podstawami NH.

• Zabezpieczanie kabli i przewodów w obwodach odbiorców o dużym prądzie znamionowym.
• Ochrona silników i innych urządzeń z charakterystyką rozruchową wymagającą zwłocznego działania bezpiecznika.
• Stosowanie jako zabezpieczenie przed zwarciem w sieciach nn, w których wymagana jest selektywność (gG dla ogólnego zastosowania).
• Element zapasowy w rozdzielnicach przemysłowych, centrach handlowych, halach produkcyjnych.

Wskazówki Montażowe

Montaż oraz wymiana wkładki bezpiecznikowej powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnym odłączeniu napięcia w obwodzie. Wkładkę należy umieścić w odpowiedniej podstawie bezpiecznikowej NH2/I, upewniając się, że zaczepy są prawidłowo osadzone i dokręcone zgodnie z dokumentacją producenta. Przekrój przewodów przyłączeniowych do podstawy musi być dobrany do prądu znamionowego 280 A. Przed każdym montażem sprawdzić stan izolacji oraz czystość powierzchni stykowych.

FAQ

• Czy wkładka jest zwłoczna (wolno topikowa)? Tak, charakterystyka gG oznacza zwłoczne działanie – wytrzymuje chwilowe przeciążenia, np. podczas rozruchu silnika, nie wyłączając przedwcześnie obwodu.
• Jakie napięcie maksymalne może być przyłożone? Napięcie znamionowe wynosi 500 V AC. Nie należy przekraczać tej wartości, aby uniknąć ryzyka łuku elektrycznego podczas przepalenia wkładki.
• Czy zaczepy izolowane wymagają specjalnego narzędzia? Zaczepy są wyprofilowane tak, aby umożliwić wygodną ręczną wymianę bez użycia narzędzi, jednak ze względu na bezpieczeństwo zawsze należy odłączyć napięcie przed manipulacją.
