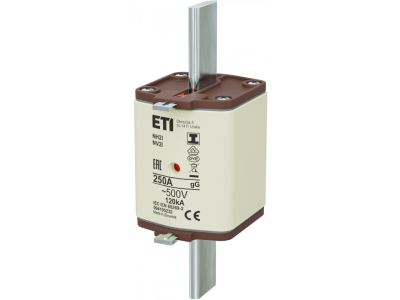

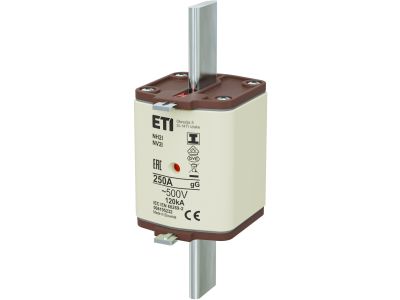

Wkładka bezpiecznikowa (topikowa) NH2/I 250A gG 500V zwłoczna / Zaczepy izolowane | 004195232 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH2/I 250A, 500V o charakterystyce zwłocznej gG to kluczowy element zabezpieczający instalacje elektryczne niskiego napięcia. Przeznaczona do stosowania w rozłącznikach bezpiecznikowych typu NH2, zapewnia skuteczną ochronę przed zwarciami i przeciążeniami. Zastosowanie zaczepów izolowanych ułatwia wymianę wkładki bez ryzyka porażenia prądem.

• Charakterystyka zwłoczna gG: Zapewnia selektywność działania – wolno reaguje na chwilowe szczyty prądowe, ale skutecznie chroni przed długotrwałymi przeciążeniami i zwarciami.
• Prąd znamionowy 250A: Przeznaczona do zabezpieczenia obwodów o wysokim obciążeniu, takich jak silniki, transformatory czy duże rozdzielnice.
• Napięcie znamionowe 500V: Przystosowana do pracy w instalacjach niskiego napięcia, w tym w rozdzielnicach przemysłowych i energetycznych.
• Zaczepy izolowane: Umożliwiają bezpieczną wymianę wkładki przez wykwalifikowany personel bez konieczności odłączania napięcia w całej instalacji.
• Stosowana w rozłącznikach NH2: Kompatybilna z powszechnie stosowanymi rozłącznikami bezpiecznikowymi, co ułatwia montaż i wymianę w istniejących instalacjach.

Zgodność z Normami

Wkładka bezpiecznikowa NH2/I 250A spełnia wymagania norm europejskich dla bezpieczników topikowych (m.in. PN-EN 60269-1, PN-EN 60269-2-1) oraz posiada oznaczenie CE. Zgodna z dyrektywami Unii Europejskiej dotyczącymi bezpieczeństwa elektrycznego.

Zastosowanie

Wkładki bezpiecznikowe NH2/I 250A zwłoczne znajdują zastosowanie w instalacjach wymagających wysokiego stopnia ochrony przed zwarciami i przeciążeniami, gdzie konieczna jest selektywność działania.

• Zabezpieczanie obwodów zasilających silniki elektryczne – chroni silnik przed uszkodzeniem w przypadku przeciążenia lub zwarcia.
• Ochrona rozdzielnic energetycznych i przemysłowych – kluczowy element w układach elektroenergetycznych.
• Zasilanie dużych odbiorników przemysłowych (np. piece łukowe, spawarki, kompresory).
• Instalacje w budynkach użyteczności publicznej i przemysłowych, gdzie wymagana jest wysoka niezawodność zabezpieczeń.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej powinna być przeprowadzana wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w chronionym obwodzie za pomocą odpowiedniego rozłącznika. Używać wyłącznie wkładek kompatybilnych z zastosowanym typem rozłącznika. Podczas wymiany korzystać z zaczepów izolowanych, aby uniknąć ryzyka porażenia prądem. Po montażu sprawdzić stabilność połączenia i brak uszkodzeń mechanicznych.

FAQ

• Czym różni się charakterystyka zwłoczna gG od charakterystyki szybkiej? Charakterystyka zwłoczna gG (główna) wolno reaguje na chwilowe szczyty prądowe, co zapobiega niepotrzebnym wyłączeniom, natomiast szybka charakterystyka działa natychmiast przy niewielkim wzroście prądu – stosowana do ochrony wrażliwych urządzeń elektronicznych.
• Czy wkładkę można stosować w rozłącznikach NH00 lub NH1? Nie – wkładka NH2/I 250A jest przeznaczona wyłącznie do rozłączników typu NH2. Do mniejszych rozłączników należy stosować odpowiednie wkładki o niższych prądach znamionowych.
• Jakie jest napięcie znamionowe wkładki? Wkładka jest przystosowana do pracy przy napięciu znamionowym 500V, co umożliwia jej stosowanie w instalacjach niskiego napięcia o podwyższonej wartości napięcia zasilającego.
