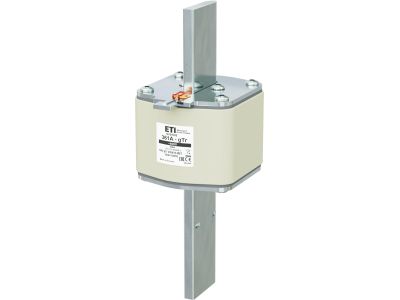

Wkładka bezpiecznikowa (topikowa) NH2 gTr 361A/400V/250kVA MET pomiarowa gTr | 004113876 Eti

Alternatywny kod produktu: NH2 gTr 361A/400V 250kVA MET

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) w rozmiarze NH2 o charakterystyce gTr przeznaczona jest do zabezpieczania obwodów pomiarowych i transformatorów. Prąd znamionowy 361 A oraz napięcie 400 V AC pozwalają na bezpieczną pracę w obwodach o dużym obciążeniu. Symbol katalogowy 004113876.

• Prąd znamionowy 361 A: Zapewnia skuteczną ochronę w instalacjach o wysokim poborze mocy, minimalizując ryzyko przeciążenia i zwarć w obwodach pomiarowych.
• Napięcie znamionowe 400 V AC: Gwarantuje kompatybilność z typowymi sieciami niskiego napięcia, co pozwala na bezproblemowe stosowanie w rozdzielnicach przemysłowych i energetycznych.
• Charakterystyka gTr (transformatorowa): Optymalna selektywność w obwodach z transformatorami – wkładka wytrzymuje prądy załączeniowe transformatorów bez zbędnych zadziałań.
• Moc znamionowa 250 kVA: Odpowiada typowej mocy transformatorów zabezpieczanych tą wkładką, co ułatwia dobór w projektach.
• Wielkość NH2: Uniwersalny format pasujący do standardowych podstaw bezpiecznikowych NH2, zapewniający łatwy montaż i wymianę.

Zgodność z Normami

Wkładka bezpiecznikowa spełnia wymagania obowiązujących norm europejskich oraz posiada oznaczenie CE. Przeznaczona jest do montażu w instalacjach zgodnych z standardami DIN i IEC, co gwarantuje bezpieczeństwo użytkowania w obwodach energetycznych i pomiarowych.

Zastosowanie

Dzięki charakterystyce gTr i parametrom prądowo-napięciowym, wkładka znajduje zastosowanie w układach wymagających niezawodnej ochrony transformatorów i obwodów pomiarowych.

• Zabezpieczenie przekładników prądowych i napięciowych w stacjach transformatorowych oraz rozdzielnicach głównych.
• Ochrona obwodów zasilania transformatorów suchych i olejowych o mocy do 250 kVA.
• Stosowanie w układach pomiaru energii elektrycznej – jako zabezpieczenie obwodów liczników i układów pomiarowo-rozliczeniowych.
• Instalacje przemysłowe i energetyczne, gdzie wymagana jest selektywność w ochronie transformatorów przed zwarciami.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej powinien być przeprowadzony przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Wkładkę umieszcza się w dedykowanej podstawie bezpiecznikowej typu NH2 (szyna TH35 lub mocowanie śrubowe – zgodnie z dokumentacją podstawy). Przekrój przewodów przyłączeniowych musi być dobrany do prądu znamionowego 361 A oraz warunków chłodzenia. Należy stosować moment dokręcania śrub zacisków podstawy zgodny z wytycznymi producenta. Po zamontowaniu sprawdzić pewność osadzenia wkładki.

FAQ

• Czy wkładka gTr nadaje się do zabezpieczania silników? Charakterystyka gTr jest dedykowana do transformatorów i obwodów pomiarowych; do ochrony silników zaleca się wkładki z charakterystyką gL/gG lub aM. Przed doborem skonsultuj się z projektantem.
• Jaka jest moc znamionowa transformatora zabezpieczanego tą wkładką? Moc znamionowa wkładki to 250 kVA przy napięciu 400 V. Oznacza to, że jest przystosowana do zabezpieczania transformatorów o podobnej mocy znamionowej, jednak ostateczny dobór powinien uwzględniać prąd znamionowy i charakterystykę rozruchową.
• Czy wkładkę można montować w rozdzielnicy z aparaturą modułową? Wkładka NH2 ma większe wymiary niż aparatura modułowa (szer. 36 mm). Montuje się ją w podstawach bezpiecznikowych przystosowanych do szyny TH35, co jest typowe dla rozdzielnic przemysłowych. W standardowej tablicy modułowej może wymagać oddzielnego miejsca lub zastosowania adaptera.
