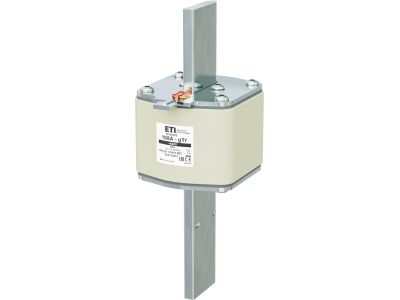

Wkładka bezpiecznikowa (topikowa) NH2 gTr 188A/400V/125kVA MET pomiarowa gTr | 004113873 Eti

Alternatywny kod produktu: NH2 gTr 188A/400V 125kVA MET

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH2 typu gTr o prądzie znamionowym 188 A i napięciu 400 V AC przeznaczona do zabezpieczania transformatorów o mocy 125 kVA. Dedykowana charakterystyka gTr zapewnia selektywną ochronę przeciążeniową i zwarciową w obwodach transformatorowych, minimalizując ryzyko niepożądanych wyłączeń. Produkt oznaczony symbolem 004113873.

• Prąd znamionowy 188 A: gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu, bez ryzyka przegrzania wkładki w normalnych warunkach.
• Napięcie 400 V AC: zapewnia kompatybilność z typowymi sieciami niskiego napięcia w instalacjach przemysłowych i rozdzielnicach.
• Charakterystyka gTr: specjalnie zaprojektowana do zabezpieczania transformatorów, uwzględnia wysokie prądy rozruchowe oraz chroni przed zwarciami i przeciążeniami.
• Moc transformatora 125 kVA: wkładka jest precyzyjnie dobrana do transformatora o tej mocy przy napięciu 400 V, co zapewnia optymalną ochronę.
• Wielkość NH2: standardowy rozmiar wkładki pasujący do większości podstaw bezpiecznikowych NH2, ułatwia wymianę i serwis.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących bezpieczników topikowych niskiego napięcia. Posiada certyfikat CE, potwierdzający zgodność z odpowiednimi dyrektywami Unii Europejskiej. Wkładka została zaprojektowana i wyprodukowana zgodnie z uznanymi standardami branżowymi, co gwarantuje niezawodność i bezpieczeństwo eksploatacji.

Zastosowanie

Wkładka bezpiecznikowa NH2 gTr jest przeznaczona przede wszystkim do zabezpieczania transformatorów suchych i olejowych w rozdzielnicach głównych oraz obwodach zasilających. Sprawdza się w instalacjach wymagających selektywności i odporności na prądy rozruchowe.

• Zabezpieczenie transformatorów energetycznych o mocy 125 kVA w sieciach 400 V AC – ochrona przed zwarciami i długotrwałymi przeciążeniami.
• Stosowanie w rozdzielnicach głównych i podrozdzielniach przemysłowych, gdzie wymagana jest wysoka zdolność wyłączania (kategoria gTr).
• Ochrona obwodów transformatorowych w instalacjach komercyjnych, halach produkcyjnych, centrach danych i budynkach użyteczności publicznej.
• Wymiana istniejących wkładek bezpiecznikowych o parametrach 188 A, 400 V, NH2 w ramach modernizacji lub serwisu.

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od obwodu. Wkładkę należy umieścić w odpowiedniej podstawie bezpiecznikowej (rozłączniku bezpiecznikowym) przystosowanej do wielkości NH2. Przed montażem sprawdzić, czy parametry znamionowe wkładki (prąd, napięcie, moc transformatora) są zgodne z wymaganiami instalacji. Nie wolno stosować wkładek o wyższym prądzie znamionowym niż przewidziany dla danego obwodu. Po zamontowaniu upewnić się, że wkładka jest prawidłowo osadzona i zablokowana w podstawie.

FAQ

• Czy wkładka nadaje się do zabezpieczania silników? Nie, charakterystyka gTr jest dedykowana transformatorom, nie silnikom. Dla silników stosuje się bezpieczniki o charakterystyce aM lub gG.
• Jaka jest zdolność wyłączania tego bezpiecznika? W danych produktu nie podano bezpośrednio zdolności wyłączania. Wkładki NH2 gTr zazwyczaj charakteryzują się wysoką zdolnością zwarciową, odpowiednią dla obwodów transformatorowych. Szczegółowe dane należy sprawdzić w karcie katalogowej producenta.
• Czy można stosować tę wkładkę w rozdzielnicy z szyną DIN? Wkładka NH2 nie montuje się bezpośrednio na szynie DIN – wymaga podstawy bezpiecznikowej NH2, która może być montowana na szynie lub przykręcana do tylnej ściany rozdzielnicy.
