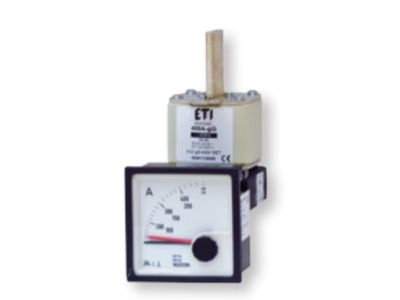

Wkładka bezpiecznikowa (topikowa) NH2 gTr 144A/400V/100kVA MET pomiarowa gTr | 004113872 Eti

Alternatywny kod produktu: NH2 gTr 144A/400V 100kVA MET

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH2 typu gTr firmy MET o symbolu 004113872 to specjalistyczny bezpiecznik pomiarowy przeznaczony do zabezpieczania transformatorów. Dzięki prądowi znamionowemu 144 A i napięciu 400 V zapewnia niezawodną ochronę w sieciach niskiego napięcia, a moc 100 kVA określa maksymalną moc transformatora, dla której jest dedykowana.

• Prąd znamionowy 144 A: Gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu, minimalizując ryzyko przegrzania i uszkodzenia instalacji.
• Napięcie znamionowe 400 V AC: Przystosowany do standardowych sieci niskiego napięcia, zapewnia skuteczną ochronę w typowych warunkach pracy.
• Charakterystyka gTr: Optymalna charakterystyka czasowo-prądowa dla zabezpieczania transformatorów pomiarowych – odporna na prądy rozruchu, a jednocześnie szybko reagująca na zwarcia.
• Moc 100 kVA: Przeznaczony do zastosowań, w których transformator pomiarowy osiąga moc do 100 kVA, co ułatwia dobór odpowiedniego zabezpieczenia.
• Standard NH2: Kompatybilny z typowymi podstawami bezpiecznikowymi NH2, co umożliwia szybką i łatwą wymianę w istniejących rozdzielnicach.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących bezpieczników niskiego napięcia oraz posiada certyfikat CE. Zastosowane materiały i konstrukcja gwarantują wysoką niezawodność i bezpieczeństwo eksploatacji.

Zastosowanie

Bezpiecznik NH2 gTr dedykowany jest do ochrony transformatorów pomiarowych w instalacjach niskiego napięcia. Sprawdza się w układach, gdzie wymagana jest precyzyjna selektywność i ochrona przed przeciążeniami oraz zwarciami.

• Zabezpieczanie transformatorów pomiarowych w rozdzielnicach głównych i podrozdzielnicach.
• Ochrona obwodów pomiarowych w instalacjach przemysłowych i energetycznych.
• Stosowanie w układach automatyki budynkowej oraz w infrastrukturze krytycznej wymagającej ciągłości zasilania.
• Wymiana uszkodzonych wkładek w istniejących polach bezpiecznikowych NH2.

Wskazówki Montażowe

Montaż oraz wymiana wkładki bezpiecznikowej powinny być przeprowadzane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia i upewnieniu się, że obwód nie jest obciążony. Należy stosować odpowiednią podstawę bezpiecznikową NH2, a moment dokręcania połączeń oraz przekrój przewodów dobierać zgodnie z dokumentacją techniczną producenta. Przed przystąpieniem do prac bezwzględnie odłączyć zasilanie.

FAQ

• Jaka jest charakterystyka wkładki gTr? Charakterystyka gTr to bezpiecznik opóźniony, zaprojektowany specjalnie do ochrony transformatorów. Jest odporny na krótkotrwałe prądy rozruchowe, a jednocześnie szybko wyłącza zwarcia, zapewniając selektywność i bezpieczeństwo.
• Czy ta wkładka nadaje się do zabezpieczania silników? Nie, charakterystyka gTr jest dedykowana transformatorom pomiarowym. Do zabezpieczania silników zaleca się stosowanie bezpieczników o charakterystyce gL/gG.
• Jakie napięcie znamionowe ma wkładka 004113872? Napięcie znamionowe wynosi 400 V AC, co odpowiada standardowym sieciom niskiego napięcia w instalacjach przemysłowych i budynkowych.
